تیر آهن INP
محاسبه وزن تیر آهن INP
فرمول: وزن (کیلوگرم) = (قطر بر حسب سانتیمتر)² × ۰.۷۸۵۴ × چگالی × طول (متر) ÷ ۱۰۰ — چگالی استفادهشده: 7.85
تیر آهن INP
شناسه محصول :
2102
دسته بندی:
مشخصات
توضیحات
تیرآهن INP | خرید با قیمت روز و استعلام موجودی
تیرآهن INP یا تیرآهن بالشیبدار، یکی از مقاطع فولادی I شکل است که بالهای آن در سطح داخلی دارای شیب هستند. این ویژگی ظاهری، اصلیترین تفاوت تیرآهن INP با تیرآهن IPE محسوب میشود. اگر قصد خرید تیرآهن INP را دارید، در این صفحه میتوانید مشخصات فنی، ابعاد، وزن هر متر، وزن شاخه ۱۲ متری، سایزهای مختلف و عوامل مؤثر بر قیمت این محصول را بررسی کنید.قیمت تیرآهن INP
قیمت تیرآهن INP به عواملی مانند سایز، وزن، کارخانه یا کشور سازنده، کیفیت و استاندارد محصول، مقدار سفارش، شرایط بازار فولاد و هزینه حمل بستگی دارد. به همین دلیل قیمت نهایی میتواند در طول روز تغییر کند. برای اطلاع از قیمت روز تیرآهن INP و موجودی سایز موردنظر، مشخصات محصول خود را برای کارشناسان فروش متال طاها ارسال کنید تا قیمت و شرایط تأمین بهصورت دقیق اعلام شود.جدول قیمت پیشنهادی برای ابتدای صفحه
| سایز تیرآهن | وزن تقریبی هر متر | وزن تقریبی شاخه ۱۲ متری | قیمت هر شاخه | وضعیت |
|---|---|---|---|---|
| INP 10 | 8.34 kg | 100.08 kg | استعلام قیمت | استعلام موجودی |
| INP 12 | 11.10 kg | 133.20 kg | استعلام قیمت | استعلام موجودی |
| INP 14 | 14.30 kg | 171.60 kg | استعلام قیمت | استعلام موجودی |
| INP 16 | 17.90 kg | 214.80 kg | استعلام قیمت | استعلام موجودی |
| INP 18 | 21.90 kg | 262.80 kg | استعلام قیمت | استعلام موجودی |
| INP 20 | 26.20 kg | 314.40 kg | استعلام قیمت | استعلام موجودی |
| INP 22 | 31.10 kg | 373.20 kg | استعلام قیمت | استعلام موجودی |
| INP 24 | 36.20 kg | 434.40 kg | استعلام قیمت | استعلام موجودی |
| INP 26 | 41.90 kg | 502.80 kg | استعلام قیمت | استعلام موجودی |
| INP 28 | 47.90 kg | 574.80 kg | استعلام قیمت | استعلام موجودی |
| INP 30 | 54.20 kg | 650.40 kg | استعلام قیمت | استعلام موجودی |
نکته: وزنها تئوری هستند و وزن واقعی شاخه میتواند بر اساس تلرانس تولید متفاوت باشد.
برای استعلام قیمت تیرآهن INP تماس بگیرید.تیرآهن INP چیست؟
تیرآهن INP یک مقطع فولادی I شکل است که در آن ضخامت بال از سمت جان به طرف لبه بال کاهش پیدا میکند؛ به همین دلیل سطح داخلی بالها حالت شیبدار دارد. حرف I به شکل کلی مقطع و حرف N در نامگذاری INP به نوع مقطع مربوط است. عددی که بعد از INP قرار میگیرد نیز معمولاً نشاندهنده ارتفاع اسمی تیرآهن بر حسب سانتیمتر است؛ برای مثال: INP 14 = تیرآهن با ارتفاع اسمی حدود 140 میلیمتر INP 18 = تیرآهن با ارتفاع اسمی حدود 180 میلیمتر INP 20 = تیرآهن با ارتفاع اسمی حدود 200 میلیمتر البته برای انتخاب نهایی مقطع نباید فقط به عدد سایز توجه کرد؛ وزن واحد طول، ابعاد واقعی مقطع و مشخصات مکانیکی نیز باید بررسی شوند.جدول ابعاد و وزن تیرآهن INP

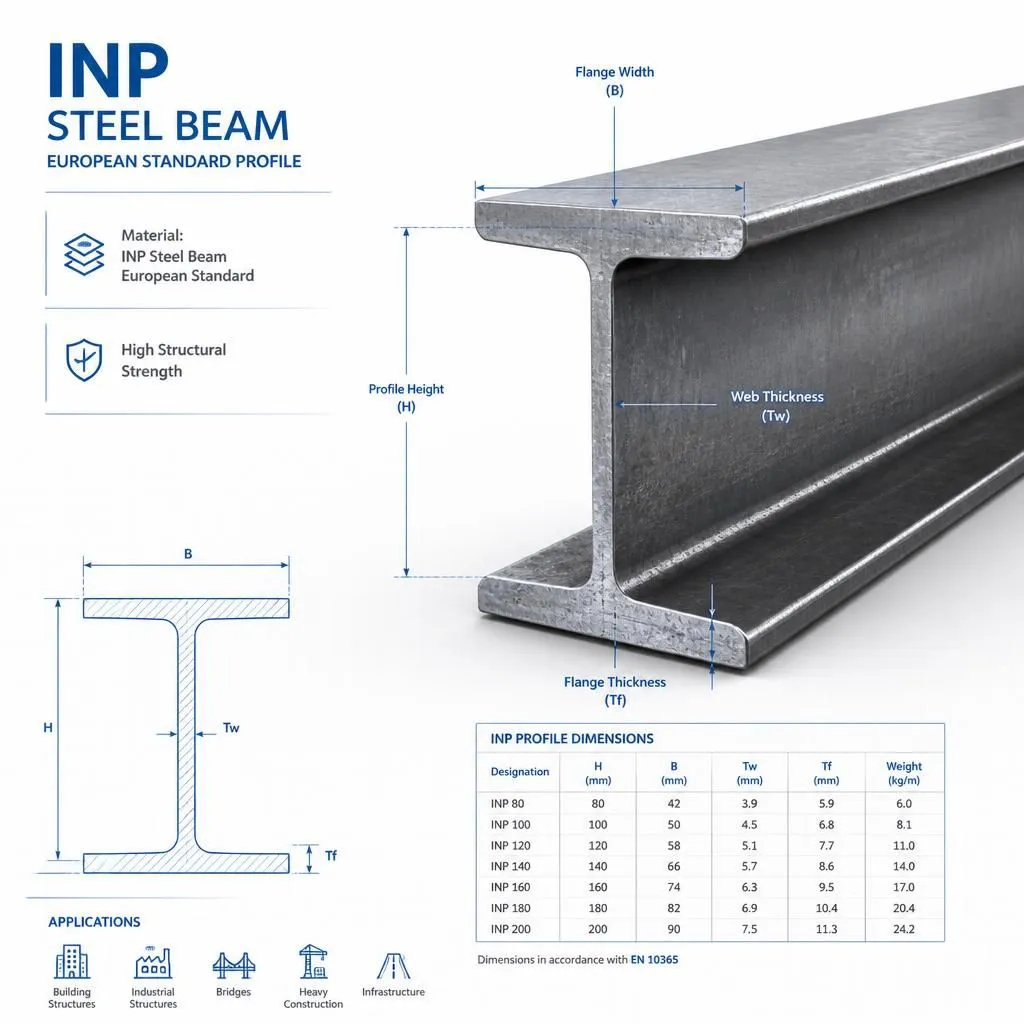

جدول زیر مشخصات متداول مقاطع INP را بر اساس دادههای جدول اشتال نشان میدهد. وزن شاخه ۱۲ متری از ضرب وزن واحد طول در ۱۲ محاسبه شده و وزن واقعی شاخه میتواند با توجه به تلرانس تولید متفاوت باشد.| سایز INP | ارتفاع h (mm) | عرض بال b (mm) | ضخامت جان s (mm) | ضخامت بال t (mm) | وزن هر متر (kg/m) | وزن تقریبی شاخه ۱۲ متری (kg) |
|---|---|---|---|---|---|---|
| INP 8 | 80 | 42 | 3.9 | 5.9 | 5.94 | 71.28 |
| INP 10 | 100 | 50 | 4.5 | 6.8 | 8.34 | 100.08 |
| INP 12 | 120 | 58 | 5.1 | 7.7 | 11.10 | 133.20 |
| INP 14 | 140 | 66 | 5.7 | 8.6 | 14.30 | 171.60 |
| INP 16 | 160 | 74 | 6.3 | 9.5 | 17.90 | 214.80 |
| INP 18 | 180 | 82 | 6.9 | 10.4 | 21.90 | 262.80 |
| INP 20 | 200 | 90 | 7.5 | 11.3 | 26.20 | 314.40 |
| INP 22 | 220 | 98 | 8.1 | 12.2 | 31.10 | 373.20 |
| INP 24 | 240 | 106 | 8.7 | 13.1 | 36.20 | 434.40 |
| INP 26 | 260 | 113 | 9.4 | 14.1 | 41.90 | 502.80 |
| INP 28 | 280 | 119 | 10.1 | 15.2 | 47.90 | 574.80 |
| INP 30 | 300 | 125 | 10.8 | 16.2 | 54.20 | 650.40 |
| INP 32 | 320 | 131 | 11.5 | 17.3 | 61.00 | 732.00 |
| INP 34 | 340 | 137 | 12.2 | 18.3 | 68.00 | 816.00 |
| INP 36 | 360 | 143 | 13.0 | 19.5 | 76.10 | 913.20 |
| INP 38 | 380 | 149 | 13.7 | 20.5 | 84.00 | 1008.00 |
| INP 40 | 400 | 155 | 14.4 | 21.6 | 92.40 | 1108.80 |
تیرآهن INP در چه سایزهایی تولید میشود؟
تیرآهنهای INP در طیف مختلفی از مقاطع تولید میشوند و سایزهای کوچک تا بزرگ در جداول استاندارد قابل مشاهده هستند. با این حال، وجود یک سایز در جدول استاندارد به معنی موجود بودن دائمی آن در بازار ایران نیست. در بازار، سایزهایی مانند INP 10، 12، 14، 16، 18، 20، 22، 24، 27 و 30 بیشتر مورد جستوجو و معامله قرار میگیرند و تأمین سایزهای خاصتر به تولیدکننده و موجودی بازار بستگی دارد. برای خرید سایزهای خاص، قبل از ثبت سفارش موجودی و مشخصات محصول را استعلام کنید.مشخصات فنی تیرآهن INP
مهمترین مشخصاتی که هنگام بررسی یک تیرآهن INP باید در نظر گرفته شوند عبارتاند از:- ارتفاع مقطع یا h
- عرض بال یا b
- ضخامت جان یا s
- ضخامت بال یا t
- شعاع گوشه
- سطح مقطع
- وزن واحد طول
- ممان اینرسی
- مدول مقطع
- شعاع ژیراسیون
تفاوت تیرآهن INP و IPE چیست؟
یکی از پرتکرارترین سؤالات هنگام خرید تیرآهن، تفاوت INP و IPE است.| ویژگی | تیرآهن INP | تیرآهن IPE |
|---|---|---|
| شکل کلی | I شکل | I شکل |
| شکل داخلی بال | شیبدار | تقریباً موازی |
| ظاهر بال | ضخامت بال به سمت لبه کاهش مییابد | ضخامت بال یکنواختتر است |
| نامگذاری | INP | IPE |
| کاربرد | وابسته به طراحی و مشخصات پروژه | کاربرد گسترده در سازههای ساختمانی |
| انتخاب نهایی | بر اساس محاسبات مهندسی | بر اساس محاسبات مهندسی |
کاربرد تیرآهن INP
تیرآهن INP با توجه به سایز و مشخصات مکانیکی میتواند در انواع سازههای فولادی و پروژههای عمرانی مورد استفاده قرار گیرد. برخی از کاربردهای آن عبارتاند از:- ساخت تیر در سازههای فولادی
- اجرای اعضای باربر
- ساخت قابهای فلزی
- سازههای صنعتی
- سوله و سازههای فولادی
- تیرهای فرعی
- خرپا و برخی اعضای سازهای
- پروژههای عمرانی و ساختمانی
- برخی کاربردهای ماشینسازی و صنعتی
مزایای تیرآهن INP
از مهمترین مزایای استفاده از تیرآهن INP میتوان به موارد زیر اشاره کرد:مقطع استاندارد و قابل محاسبه
مشخصات هندسی و وزنی این مقاطع در جداول استاندارد و اشتال ارائه شده و امکان استفاده از اطلاعات مهندسی آنها در طراحی سازه وجود دارد.اجرای سریع سازه فولادی
مقاطع فولادی آماده، نسبت به بسیاری از روشهای اجرای سنتی، امکان ساخت و مونتاژ سریعتری دارند.قابلیت اتصال
بسته به طراحی و مشخصات فولاد، امکان اتصال اعضای فولادی با روشهایی مانند جوشکاری و اتصالات پیچومهرهای وجود دارد.تنوع سایز
تیرآهن INP در سایزهای مختلف تولید میشود و میتوان متناسب با نیاز پروژه مقطع مناسب را انتخاب کرد.معایب و محدودیتهای تیرآهن INP
تیرآهن INP نیز مانند هر مقطع فولادی دیگری محدودیتهایی دارد:- در محیطهای مرطوب و خورنده نیاز به تمهیدات ضدخوردگی دارد.
- انتخاب نادرست سایز میتواند باعث افزایش وزن و هزینه یا کاهش ظرفیت موردنیاز سازه شود.
- شکل شیبدار بالها میتواند در برخی جزئیات اتصال نسبت به مقاطع با بال موازی نیازمند توجه بیشتری باشد.
- موجودی برخی سایزها و برندها در بازار ایران ممکن است محدود باشد.
- قیمت محصول با نوسانات بازار فولاد تغییر میکند.
وزن تیرآهن INP چگونه محاسبه میشود؟
یکی از مهمترین عوامل در خرید تیرآهن، وزن است. وزن تقریبی شاخه از رابطه زیر محاسبه میشود: وزن شاخه = وزن هر متر × طول شاخه برای مثال، وزن تئوری تیرآهن INP 20 در جدول اشتال حدود 26.2 کیلوگرم در هر متر است. بنابراین وزن تئوری یک شاخه ۱۲ متری: 26.2 × 12 = 314.4 کیلوگرم البته وزن واقعی محصول ممکن است به دلیل تلرانسهای تولید با مقدار تئوری جدول اشتال تفاوت داشته باشد.جدول اشتال تیرآهن INP چیست؟
جدول اشتال مجموعهای از اطلاعات هندسی و وزنی مقاطع فولادی را در اختیار مهندسان قرار میدهد. در جدول اشتال INP علاوه بر ابعاد اصلی مانند ارتفاع، عرض بال، ضخامت جان و ضخامت بال، مشخصاتی مانند:- سطح مقطع
- وزن واحد طول
- ممان اینرسی محور x
- ممان اینرسی محور y
- مدول مقطع
- شعاع ژیراسیون
عوامل مؤثر بر قیمت تیرآهن INP
قیمت تیرآهن INP ثابت نیست و میتواند تحت تأثیر عوامل مختلف تغییر کند.۱. سایز تیرآهن
با افزایش سایز و وزن واحد طول، مقدار فولاد مصرفی بیشتر شده و قیمت هر شاخه نیز افزایش پیدا میکند.۲. وزن واقعی محصول
در خرید تیرآهن، وزن بار یکی از عوامل اصلی تعیینکننده مبلغ نهایی است.۳. کارخانه و کشور سازنده
برند، کارخانه، استاندارد تولید و کیفیت محصول میتوانند روی قیمت نهایی تأثیرگذار باشند.۴. نوسانات بازار فولاد
قیمت شمش، انرژی، ارز، عرضه و تقاضا و شرایط بازار آهن میتوانند قیمت تیرآهن را تغییر دهند.۵. مقدار سفارش
قیمت خرید عمده ممکن است با خرید مقدار کم متفاوت باشد.۶. هزینه حمل
مسافت، وزن بار، نوع وسیله حمل و محل تخلیه روی هزینه نهایی خرید تأثیر دارند.راهنمای خرید تیرآهن INP
قبل از خرید تیرآهن INP بهتر است این موارد را مشخص کنید: ۱. سایز موردنظر: مثلاً INP 14، INP 16 یا INP 20. ۲. مقدار موردنیاز: تعداد شاخه یا وزن تقریبی موردنیاز را مشخص کنید. ۳. طول شاخه: طول تیرآهن را با توجه به محصول قابل تأمین و نیاز پروژه بررسی کنید. ۴. استاندارد و مشخصات فنی: اطلاعات محصول را با مشخصات موردنیاز پروژه تطبیق دهید. ۵. کارخانه یا برند: در صورت اهمیت برند، هنگام استعلام حتماً تولیدکننده یا کشور سازنده را مشخص کنید. ۶. وزن واقعی: برای خرید تناژی، وزن بار و باسکول را در نظر بگیرید. ۷. هزینه حمل: قیمت نهایی فقط قیمت تیرآهن نیست و هزینه حمل نیز باید محاسبه شود.خرید تیرآهن INP از متال طاها
اگر به دنبال خرید تیرآهن INP هستید، میتوانید سایز، تعداد شاخه، برند موردنظر و محل تحویل را برای کارشناسان متال طاها ارسال کنید. کارشناسان فروش پس از بررسی درخواست، قیمت روز، موجودی، مشخصات محصول و شرایط ارسال را اعلام میکنند. برای استعلام سریع، اطلاعات زیر را ارسال کنید: سایز: INP 14 / INP 16 / INP 18 / ... تعداد: تعداد شاخه یا وزن تقریبی برند/کشور سازنده: در صورت نیاز محل تحویل: شهر یا محل پروژهاستعلام قیمت تیرآهن INP
برای دریافت قیمت روز تیرآهن INP و بررسی موجودی سایز موردنظر، با کارشناسان فروش متال طاها تماس بگیرید. قیمت روز را استعلام کنید و قبل از خرید، وزن و مشخصات فنی محصول را با نیاز پروژه تطبیق دهید.سوالات متداول درباره تیرآهن INP
تیرآهن INP چیست؟
تیرآهن INP یک مقطع فولادی I شکل با بالهای شیبدار است که در پروژههای مختلف فولادی و عمرانی مورد استفاده قرار میگیرد.تفاوت INP و IPE چیست؟
مهمترین تفاوت ظاهری آنها در شکل بالهاست. در INP سطح داخلی بال شیبدار است، در حالی که بال IPE دارای سطوح داخلی تقریباً موازی است.وزن تیرآهن INP چقدر است؟
وزن به سایز تیرآهن بستگی دارد. برای مثال وزن تئوری INP 14 حدود 14.3 کیلوگرم در متر و INP 20 حدود 26.2 کیلوگرم در متر است.تیرآهن INP 14 چند کیلو است؟
بر اساس جدول اشتال، وزن واحد طول INP 14 حدود 14.3 کیلوگرم است و وزن تئوری شاخه ۱۲ متری آن حدود 171.6 کیلوگرم خواهد بود.تیرآهن INP 18 چند کیلو است؟
وزن واحد طول INP 18 حدود 21.9 کیلوگرم و وزن تئوری شاخه ۱۲ متری آن حدود 262.8 کیلوگرم است.تیرآهن INP 20 چند کیلو است؟
وزن واحد طول INP 20 حدود 26.2 کیلوگرم و وزن تئوری شاخه ۱۲ متری آن حدود 314.4 کیلوگرم است.قیمت تیرآهن INP چگونه تعیین میشود؟
قیمت به سایز، وزن، تولیدکننده، استاندارد، شرایط بازار فولاد، مقدار سفارش و هزینه حمل بستگی دارد و برای اطلاع از قیمت روز باید استعلام شود.آیا همه سایزهای INP در بازار ایران موجود هستند؟
خیر. وجود یک سایز در جدول استاندارد به معنی موجودی دائمی آن در بازار ایران نیست. موجودی سایزهای مختلف به تولیدکننده، واردات و شرایط بازار بستگی دارد.برای خرید تیرآهن INP چه اطلاعاتی لازم است؟
حداقل باید سایز، تعداد یا وزن موردنیاز و محل تحویل مشخص باشد. در صورت اهمیت برند یا استاندارد، این موارد نیز هنگام استعلام اعلام شوند.مشخصات فنی
| کربن (C%) | حداکثر 0.17 |
|---|---|
| سیلیسیم (Si%) | حداکثر 0.35 |
| منگنز (Mn%) | حداکثر 1.40 |
| فسفر (P%) | حداکثر 0.040 |
| گوگرد (S%) | حداکثر 0.040 |
| نیتروژن (N%) | حداکثر 0.012 |
| استاندارد معادل | DIN ST37 / EN S235JR |
