ورق A387GR22
محاسبه وزن ورق A387GR22
فرمول: وزن (کیلوگرم) = ضخامت × عرض × طول (میلیمتر) × چگالی ÷ ۱,۰۰۰,۰۰۰,۰۰۰ — چگالی استفادهشده: 7.85
ورق A387GR22
شناسه محصول :
3901
دسته بندی:
مشخصات
توضیحات

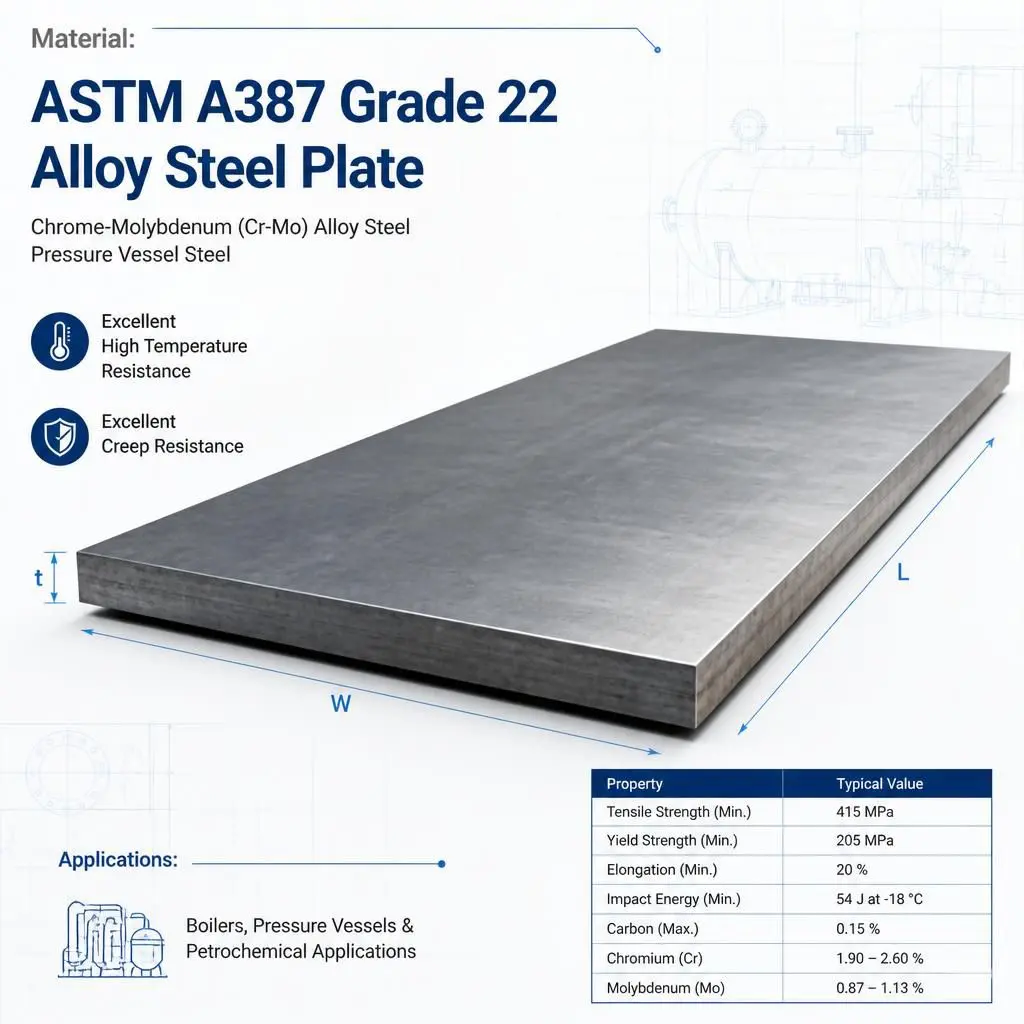

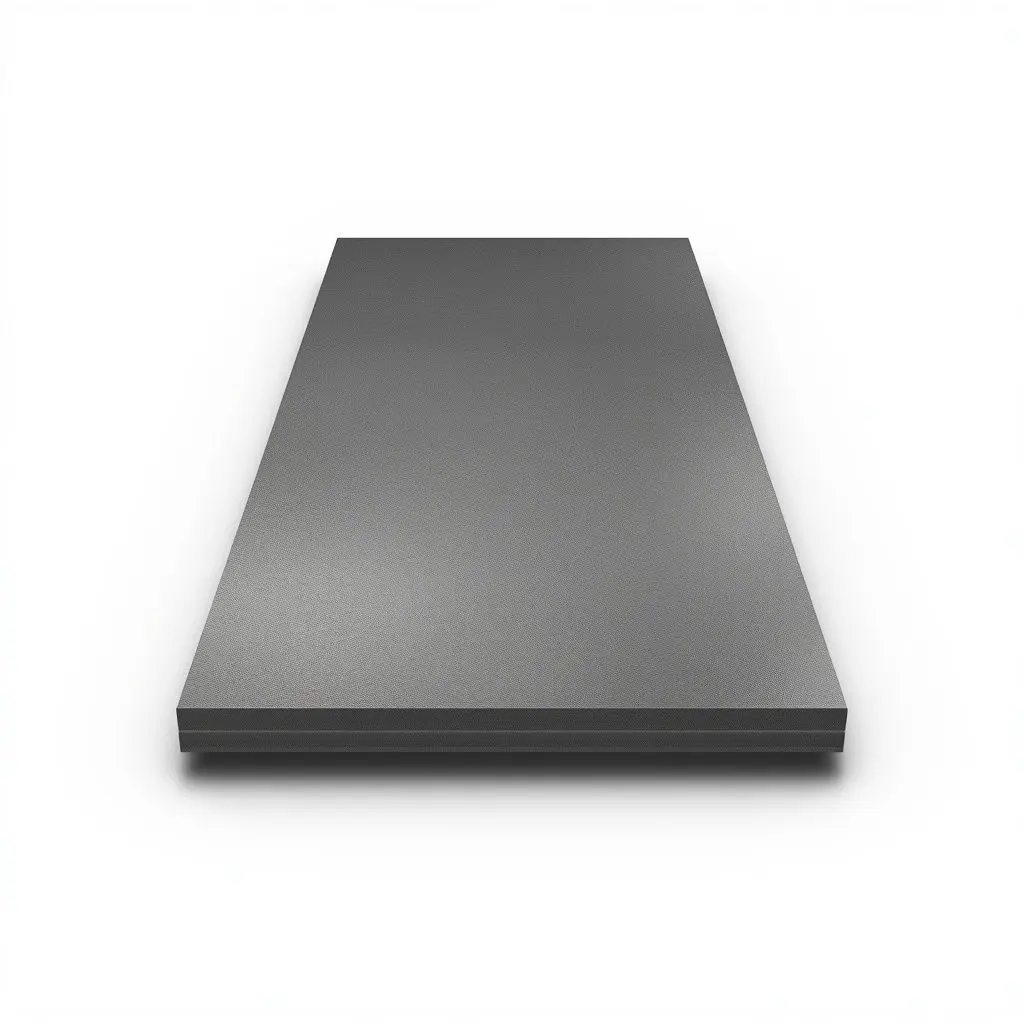

ورق A387GR22
ورق A387GR22 یک فولاد آلیاژی کروم-مولیبدن (Cr-Mo) با درصد آلیاژی بالاتر نسبت به Grade 11 است که طبق استاندارد ASTM A387/A387M تولید میشود. این ورق به دلیل مقاومت بسیار بالا در برابر خزش (Creep) و حفظ استحکام مکانیکی در دماهای بسیار بالا، گزینهای مطمئن برای ساخت مخازن تحت فشار، راکتورهای پالایشگاهی و تجهیزاتی است که در معرض دما و فشار شدید قرار دارند. این ورق در دو کلاس ۱ و ۲ با سطوح استحکام متفاوت عرضه میشود.
مشخصات محصول
| ویژگی | مقدار |
|---|---|
| استاندارد مرجع | ASTM A387 / A387M Grade 22 |
| نوع آلیاژ | فولاد کروم-مولیبدن (~2.25Cr - 1Mo) |
| کلاسهای موجود | کلاس ۱ (Normalized & Tempered) و کلاس ۲ (Quenched & Tempered) |
| کاربرد اصلی | مخازن تحت فشار و تجهیزات دما بسیار بالا |
| ضخامت | بر اساس نیاز پروژه (استعلام موجودی) |
| حالت تحویل | Normalized & Tempered یا Quenched & Tempered |
آنالیز شیمیایی (Grade 22)
| عنصر | درصد وزنی |
|---|---|
| کربن (C) | حداکثر 0.15٪ |
| منگنز (Mn) | 0.30 تا 0.60٪ |
| فسفر (P) | حداکثر 0.035٪ |
| گوگرد (S) | حداکثر 0.035٪ |
| سیلیسیم (Si) | حداکثر 0.50٪ |
| کروم (Cr) | 2.00 تا 2.50٪ |
| مولیبدن (Mo) | 0.90 تا 1.10٪ |
نسبت به Grade 11، درصد کروم و مولیبدن در این آلیاژ تقریباً دو برابر است که مقاومت به اکسیداسیون در دمای بالا و مقاومت به خزش را بهطور قابلتوجهی بهبود میبخشد.
خواص مکانیکی
| ویژگی | کلاس 1 | کلاس 2 |
|---|---|---|
| استحکام کششی نهایی | 515 تا 690 مگاپاسکال | 620 تا 795 مگاپاسکال |
| استحکام تسلیم (حداقل) | 310 مگاپاسکال | 415 مگاپاسکال |
| ازدیاد طول تا شکست (حداقل) | 18٪ | 18٪ |
انتخاب کلاس مناسب به شرایط طراحی، فشار و دمای سرویس بستگی دارد؛ کلاس ۲ استحکام بالاتری ارائه میدهد اما نیاز به کنترل دقیقتر در جوشکاری و عملیات حرارتی پس از جوش دارد.
کاربردهای اصلی
- راکتورهای هیدروکراکینگ و هیدروژنی در پالایشگاه
- مخازن تحت فشار با سرویس دما بسیار بالا
- تجهیزات پتروشیمی مقاوم به هیدروژن در دمای بالا (Hydrogen Service)
- دیگهای بخار صنعتی با فشار و دمای بالا
- لولهها و اتصالات خطوط انتقال در نیروگاههای حرارتی
نکات فنی مهم
- این ورق نیازمند پیشگرمایش (Preheat) با دمای بالاتر نسبت به Grade 11 و عملیات حرارتی پس از جوش (PWHT) دقیق است تا از ترکخوردگی هیدروژنی جلوگیری شود.
- به دلیل مقاومت بالا در برابر خزش، این آلیاژ معمولاً برای سرویسهای تا حدود ۶۰۰ درجه سانتیگراد مناسب است، اما دمای دقیق مجاز باید طبق کدهای طراحی (مانند ASME Section VIII) محاسبه شود.
- برای پروژههای حساس، ارائه گواهی کیفیت (Mill Test Certificate) همراه با نتایج تست ضربه (Impact Test) و در صورت نیاز، تستهای غیرمخرب اضافی توصیه میشود.
سوالات متداول
تفاوت A387GR22 با A387GR11 چیست؟ Grade 22 درصد کروم و مولیبدن بالاتری دارد (تقریباً 2.25Cr-1Mo در برابر 1.25Cr-0.5Mo در Grade 11) که مقاومت به خزش و دمای کاری مجاز را بهطور قابلتوجهی افزایش میدهد. برای سرویسهای با دمای بسیار بالا یا محیط هیدروژنی، Grade 22 معمولاً انتخاب مناسبتری است.
آیا ورق A387GR22 قابل جوشکاری است؟ بله، اما به دلیل درصد آلیاژی بالاتر، این ورق حساسیت بیشتری به ترکخوردگی هیدروژنی دارد و نیازمند پیشگرمایش با دمای بالاتر و عملیات حرارتی پس از جوش (PWHT) دقیقتر نسبت به Grade 11 است. جوشکاری باید توسط پرسنل مجرب و مطابق دستورالعمل جوش (WPS) تأییدشده انجام شود.
حداکثر دمای کاری مجاز برای این ورق چقدر است؟ این آلیاژ معمولاً برای سرویسهای تا حدود ۶۰۰ درجه سانتیگراد مناسب است، اما دمای دقیق مجاز به کلاس، ضخامت و شرایط طراحی مخزن بستگی دارد و باید طبق کدهای طراحی مربوطه محاسبه شود.
بسته به دما، فشار و شرایط سرویس، علاوه بر A387 میتوان فولاد 15Mo3 را نیز برای برخی کاربردهای دمای بالا بررسی کرد.
چرا Grade 22 برای محیطهای هیدروژنی ترجیح داده میشود؟ مولیبدن بالاتر در این آلیاژ مقاومت در برابر پدیده حمله هیدروژنی در دمای بالا (High Temperature Hydrogen Attack) را افزایش میدهد، به همین دلیل این گرید در راکتورهای هیدروکراکینگ و تجهیزات پالایشگاهی با محیط هیدروژنی پرکاربرد است.
آیا این محصول با گواهی کیفیت عرضه میشود؟ بله، ورق A387GR22 متال طاها همراه با گواهی کیفیت (Mill Test Certificate) شامل آنالیز شیمیایی، نتایج تست کششی و در صورت درخواست، تست ضربه (Impact Test) عرضه میشود.
موجودی و سفارش
ورق A387GR22 در ضخامتها و ابعاد مختلف، بر اساس نیاز پروژه شما و همراه با گواهی کیفیت معتبر، از طریق متال طاها قابل تأمین است. برای استعلام قیمت روز، موجودی انبار و مشاوره در انتخاب کلاس و ضخامت مناسب، همین حالا با کارشناسان فروش تماس بگیرید.
