فولاد فنر چیست؟ انواع گرید، مشخصات، سختی، ترکیب شیمیایی و کاربرد
فولاد فنر به گروهی از فولادهای کربنی و آلیاژی گفته میشود که برای ساخت قطعاتی طراحی شدهاند که باید در برابر بارگذاریهای تکراری، خمشدن، کشش، فشار و تغییر شکل الاستیک مقاومت کنند و پس از برداشته شدن نیرو تا حد زیادی به شکل اولیه خود بازگردند.
ویژگی اصلی فولاد فنر، ترکیبی از استحکام بالا، مقاومت خستگی، خاصیت ارتجاعی، سختی مناسب و چقرمگی است. گریدهایی مانند CK67، CK75، CK85، C100S، 65Mn و 51CrV4 از گریدهای شناختهشده این خانواده هستند.
انتخاب فولاد فنر مناسب به نوع قطعه، میزان بار، ضخامت، شرایط کاری، عملیات حرارتی و خواص مکانیکی موردنیاز بستگی دارد.
اگر هدف شما خرید فولاد فنر است، میتوانید مشخصات، گرید و موجودی را در صفحه محصول بررسی کنید:
[خرید فولاد فنر با قیمت روز و استعلام موجودی]
فولاد فنر چیست؟
فولاد فنر نوعی فولاد کربنی یا آلیاژی است که برای تحمل تنشهای تکراری و تغییر شکلهای الاستیک مورد استفاده قرار میگیرد.
در این فولادها، ترکیب شیمیایی و عملیات حرارتی بهگونهای تنظیم میشود که قطعه بتواند در هنگام اعمال نیرو تغییر شکل دهد و پس از برداشته شدن نیرو، بدون تغییر شکل دائمی قابلتوجه، به وضعیت اولیه خود بازگردد.
به همین دلیل فولاد فنر معمولاً باید دارای ویژگیهای زیر باشد:
- استحکام تسلیم بالا
- مقاومت کششی مناسب
- مقاومت بالا در برابر خستگی
- سختی مناسب
- چقرمگی کافی
- قابلیت تحمل بارهای تکراری
- پایداری ابعادی مناسب
- قابلیت عملیات حرارتی
در فولادهای فنر کربنی، افزایش مقدار کربن نقش مهمی در افزایش قابلیت سختکاری و استحکام دارد؛ در فولادهای آلیاژی نیز عناصری مانند کروم، وانادیم و سیلیسیم میتوانند سختیپذیری و عملکرد فولاد در شرایط کاری مختلف را بهبود دهند.
چرا فولاد فنر خاصیت ارتجاعی دارد؟
خاصیت ارتجاعی فولاد فنر نتیجه ترکیب چند عامل است و صرفاً به دلیل وجود مقدار بالای کربن ایجاد نمیشود.
سه عامل اصلی عبارتاند از:
۱. ترکیب شیمیایی
وجود مقدار مناسب کربن و عناصر آلیاژی باعث میشود فولاد قابلیت رسیدن به استحکام و سختی موردنیاز را داشته باشد.
۲. عملیات حرارتی
فرآیندهایی مانند سختکاری و برگشت دادن (کوئنچ و تمپر) ساختار فولاد را برای دستیابی به ترکیب مناسبی از سختی، استحکام و چقرمگی تنظیم میکنند.
۳. طراحی و شکل قطعه
حتی بهترین فولاد فنر نیز اگر با ضخامت، هندسه یا تنش کاری نامناسب استفاده شود، ممکن است دچار تغییر شکل دائمی یا شکست خستگی شود.
بنابراین در انتخاب فولاد فنر، فقط سختی را نباید معیار قرار داد؛ بلکه استحکام، مقاومت خستگی، چقرمگی و شرایط کاری نیز اهمیت دارند.
انواع فولاد فنر
فولادهای فنر را میتوان بهطور کلی به دو گروه اصلی تقسیم کرد:
فولاد فنر کربنی
این گروه دارای درصد کربن نسبتاً بالایی است و برای بسیاری از فنرها و قطعات الاستیک مورد استفاده قرار میگیرد.
از گریدهای رایج میتوان به موارد زیر اشاره کرد:
- C67S / CK67
- C75S / CK75
- C85S / CK85
- C100S
استاندارد EN 10132-4 ترکیب شیمیایی و شرایط فنی تعدادی از این فولادهای فنر را مشخص میکند. برای مثال، C67S دارای حدود 0.65 تا 0.73 درصد کربن و C75S دارای حدود 0.70 تا 0.80 درصد کربن است.
فولاد فنر آلیاژی
در این گروه علاوه بر کربن، عناصر آلیاژی مختلفی برای رسیدن به خواص مکانیکی و سختیپذیری موردنظر استفاده میشوند.
از نمونههای مهم میتوان به موارد زیر اشاره کرد:
- 51CrV4
- 60SiCr7
- 65Mn
- فولادهای فنر سیلیسیم-کروم
این فولادها در قطعاتی که تحت بارهای تکراری، ضربه یا تنشهای بالاتر قرار میگیرند، کاربرد زیادی دارند.
جدول گریدهای رایج فولاد فنر
| گرید | شماره متریال / استاندارد | نوع فولاد | کاربردهای رایج |
|---|---|---|---|
| CK67 / C67S | 1.1231 / EN 10132-4 | کربنی | فنر تخت، واشر، قطعات ارتجاعی |
| CK75 / C75S | 1.1248 / EN 10132-4 | کربنی | فنر تخت، قطعات مکانیکی، تیغه و قطعات الاستیک |
| CK85 / C85S | 1.1269 / EN 10132-4 | کربنی | قطعات فنری با استحکام بالا |
| C100S | 1.1274 / EN 10132-4 | کربنی پرکربن | قطعات فنری و مقاوم به سایش |
| 65Mn | GB/T 1222 | کربنی-منگنزی | فنر، واشر و قطعات ارتجاعی |
| 51CrV4 | 1.8159 / EN 10132-4 | آلیاژی | فنرهای صنعتی و خودرویی |
| 60SiCr7 | خانواده Si-Cr | آلیاژی | فنرهای تحت بار و تنش بالا |
ترکیب دقیق و شرایط تحویل هر گرید باید بر اساس استاندارد و گواهی متریال همان محصول بررسی شود.
تفاوت CK67، CK75 و CK85 چیست؟
تفاوت اصلی این سه گرید در مقدار کربن و منگنز و در نتیجه در خواص مکانیکی و قابلیت دستیابی به سختی بالاتر است.
| ویژگی | CK67 / C67S | CK75 / C75S | CK85 / C85S |
|---|---|---|---|
| کربن | 0.65–0.73% | 0.70–0.80% | 0.80–0.90% |
| سیلیسیم | 0.15–0.35% | 0.15–0.35% | 0.15–0.35% |
| منگنز | 0.60–0.90% | 0.60–0.90% | 0.40–0.70% |
| فسفر، حداکثر | 0.025% | 0.025% | 0.025% |
| گوگرد، حداکثر | 0.025% | 0.025% | 0.025% |
| کروم، حداکثر | 0.40% | 0.40% | 0.40% |
این محدودهها بر اساس ترکیب شیمیایی مشخصشده برای گریدهای C67S، C75S و C85S در EN 10132-4 هستند.
بهصورت کلی، CK75 یکی از گریدهای متداول برای کاربردهای فنری است و CK85 به دلیل کربن بالاتر قابلیت دستیابی به سختی بالاتری پس از عملیات حرارتی دارد.
سختی فولاد فنر چقدر است؟
سختی فولاد فنر یک عدد ثابت نیست و به گرید و وضعیت تحویل آن بستگی دارد. برای فولادهای فنر در حالت کوئنچ و تمپرشده (+QT)، استاندارد EN 10132 برای گریدهای مختلف محدودههای مشخصی ارائه میکند.
سختی گریدهای رایج فولاد فنر در حالت +QT
| گرید | شماره متریال | سختی تقریبی / استانداردی در +QT |
|---|---|---|
| C60S | 1.1211 | 35 تا 51.5 HRC |
| C67S / CK67 | 1.1231 | 38.5 تا 54 HRC |
| C75S / CK75 | 1.1248 | 38.5 تا 54 HRC |
| 51CrV4 | 1.8159 | 38.5 تا 52.5 HRC |
برای C67S و C75S، محدوده 370 تا 580 HV معادل محدوده تقریبی 38.5 تا 54 HRC گزارش شده است؛ 51CrV4 نیز در حالت +QT محدوده حدود 370 تا 550 HV یا 38.5 تا 52.5 HRC دارد.
بنابراین اگر بخواهیم خیلی مستقیم پاسخ بدهیم: فولادهای فنر رایج پس از عملیات کوئنچ و تمپر، بسته به گرید و شرایط تحویل، میتوانند تقریباً در محدوده 35 تا 54 HRC قرار بگیرند؛ اما نباید این بازه را به تمام فولادهای فنر تعمیم داد.
سختی CK67 چقدر است؟
برای C67S / CK67 در حالت +QT، محدوده سختی حدود 38.5 تا 54 HRC است. در حالت کاملاً سختشده (Quenched)، حداقل سختی گزارششده برای C67S حدود 59 HRC است.
سختی CK75 چقدر است؟
برای C75S / CK75 در حالت کوئنچ و تمپرشده، سختی حدود 38.5 تا 54 HRC است که معادل حدود 370 تا 580 HV گزارش میشود.
سختی 51CrV4 چقدر است؟
گرید 51CrV4 / 1.8159 در حالت +QT حدود 38.5 تا 52.5 HRC سختی دارد. مقدار دقیق به شرایط تولید و محصول بستگی دارد.
نکته مهم: سختی نهایی فولاد فنر به وضعیت تحویل، ضخامت، عملیات حرارتی و مشخصات استاندارد محصول بستگی دارد. بنابراین هنگام خرید صنعتی، برای تعیین سختی دقیق باید گواهی آنالیز و مشخصات فنی همان محموله بررسی شود.
ترکیب شیمیایی فولاد فنر
ترکیب شیمیایی یکی از مهمترین عوامل تعیینکننده خواص فولاد فنر است. درصد کربن، منگنز، سیلیسیم، کروم، وانادیم و سایر عناصر بسته به گرید تغییر میکند.
ترکیب شیمیایی C67S، C75S و C85S
| عنصر | C67S / CK67 | C75S / CK75 | C85S / CK85 |
|---|---|---|---|
| C کربن | 0.65–0.73% | 0.70–0.80% | 0.80–0.90% |
| Si سیلیسیم | 0.15–0.35% | 0.15–0.35% | 0.15–0.35% |
| Mn منگنز | 0.60–0.90% | 0.60–0.90% | 0.40–0.70% |
| P فسفر | ≤0.025% | ≤0.025% | ≤0.025% |
| S گوگرد | ≤0.025% | ≤0.025% | ≤0.025% |
| Cr کروم | ≤0.40% | ≤0.40% | ≤0.40% |
| Mo مولیبدن | ≤0.10% | ≤0.10% | ≤0.10% |
| Ni نیکل | ≤0.40% | ≤0.40% | ≤0.40% |
مقادیر فوق بر اساس جدول ترکیب شیمیایی EN 10132-4 برای فولادهای فنر کربنی است.
ترکیب شیمیایی 51CrV4
51CrV4 یک فولاد فنر آلیاژی است و برخلاف فولادهای کربنی مانند CK75، مقدار قابلتوجهی کروم و وانادیم دارد.
| عنصر | درصد وزنی |
|---|---|
| C | 0.47–0.55% |
| Si | حداکثر 0.40% |
| Mn | 0.70–1.10% |
| P | حداکثر 0.025% |
| S | حداکثر 0.025% |
| Cr | 0.90–1.20% |
| V | 0.10–0.25% |
| Ni | حداکثر 0.40% |
این ترکیب مربوط به 51CrV4 با شماره متریال 1.8159 در چارچوب EN 10132-4 است.
نقش عناصر شیمیایی در فولاد فنر چیست؟
کربن (C)
کربن مهمترین عنصر در فولادهای فنر کربنی است و افزایش آن معمولاً قابلیت سختکاری و رسیدن به سختی و استحکام بالاتر را افزایش میدهد.
سیلیسیم (Si)
سیلیسیم میتواند به افزایش استحکام و بهبود عملکرد فولاد فنر کمک کند و در فولادهای فنر آلیاژی اهمیت بیشتری پیدا میکند.
منگنز (Mn)
منگنز در افزایش استحکام و سختیپذیری فولاد نقش دارد.
کروم (Cr)
کروم سختیپذیری فولاد را افزایش میدهد و در گریدهای آلیاژی فنر مانند 51CrV4 اهمیت زیادی دارد.
وانادیم (V)
وانادیم میتواند به ریزدانه شدن ساختار و بهبود استحکام و عملکرد فولاد پس از عملیات حرارتی کمک کند.
فولاد 51CrV4 چیست؟
51CrV4 یک فولاد فنر آلیاژی با شماره متریال 1.8159 است که در ترکیب خود کروم و وانادیم دارد.
این گرید برای قطعاتی مناسب است که علاوه بر استحکام و خاصیت ارتجاعی، به سختیپذیری و مقاومت مناسب در برابر بارگذاریهای تکراری نیاز دارند.
در استانداردهای مرتبط، 51CrV4 دارای حدود 0.47 تا 0.55 درصد کربن، 0.70 تا 1.10 درصد منگنز، 0.90 تا 1.20 درصد کروم و 0.10 تا 0.25 درصد وانادیم است.
فولاد 65Mn چیست؟
65Mn یکی از فولادهای فنر کربنی-منگنزی است که در ساخت انواع قطعات ارتجاعی، فنرها و قطعات مکانیکی کاربرد دارد.
در این گرید، منگنز نسبتاً بالاتر از فولادهای کربنی مانند CK75 است و ترکیب آن باید بر اساس استاندارد مورد استفاده برای محصول بررسی شود.
نکته: چون 65Mn معمولاً بر اساس استانداردهای چینی مانند GB/T 1222 معرفی میشود، نباید بدون بررسی استاندارد، آن را معادل دقیق و یکبهیک یک گرید اروپایی معرفی کرد.

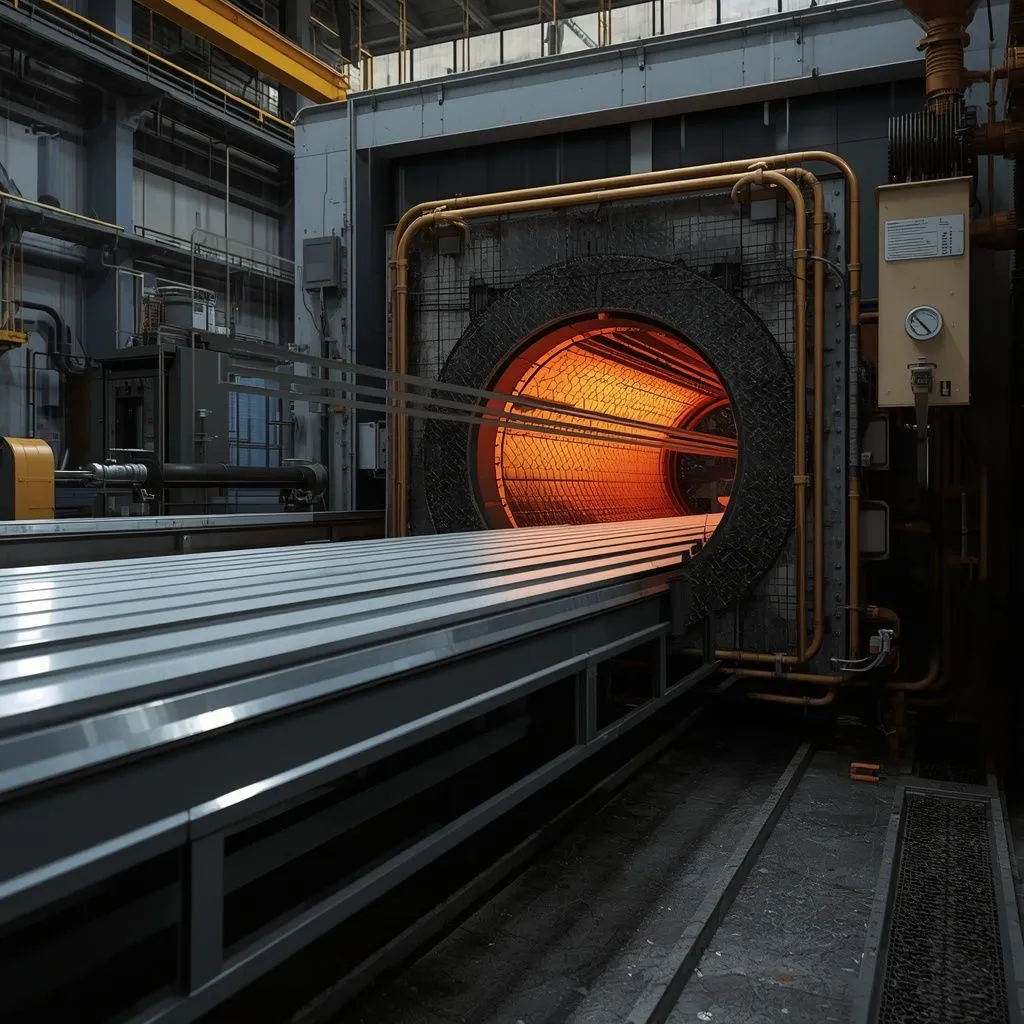

عملیات حرارتی فولاد فنر
عملیات حرارتی نقش بسیار مهمی در رسیدن فولاد فنر به خواص مکانیکی موردنیاز دارد.
فرآیند کلی برای بسیاری از فولادهای فنر شامل:
- آستنیته کردن
- کوئنچ
- تمپر یا برگشت
است.
هدف از این فرآیند، رسیدن به تعادل مناسبی بین:
- سختی
- استحکام
- چقرمگی
- مقاومت خستگی
- خاصیت ارتجاعی
است.
برای مثال، C67S در حالت سختشده میتواند حداقل سختی حدود 59 HRC داشته باشد، اما در حالت کوئنچ و تمپرشده محدوده سختی آن پایینتر و حدود 38.5 تا 54 HRC است. این تفاوت نشان میدهد که گفتن سختی فولاد فنر بدون مشخص کردن وضعیت عملیات حرارتی میتواند گمراهکننده باشد.
کاربردهای فولاد فنر
فولاد فنر در صنایع مختلف استفاده میشود، از جمله:
صنعت خودرو
- فنرهای سیستم تعلیق
- قطعات فنری موتور
- قطعات سیستم کلاچ
- اجزای مکانیکی تحت بار تکراری
ماشینآلات صنعتی
- فنرهای فشاری
- فنرهای کششی
- فنرهای پیچشی
- قطعات الاستیک
ساخت قطعات مکانیکی
- واشرهای فنری
- خارها
- گیرهها
- قطعات ارتجاعی
- تیغهها و قطعات مقاوم به سایش
تجهیزات صنعتی
- قطعاتی که به مقاومت در برابر بارهای تکراری نیاز دارند
- مکانیزمهای برگشتدهنده
- اجزای دارای تنش سیکلی
تفاوت فولاد فنر با فولاد معمولی چیست؟
مهمترین تفاوت در هدف طراحی و خواص مکانیکی است.
فولادهای معمولی ممکن است برای سازه، ماشینکاری یا ساخت قطعات عمومی تولید شوند؛ اما فولاد فنر برای تحمل تنشهای تکراری و تغییر شکل الاستیک انتخاب میشود.
به همین دلیل در انتخاب فولاد فنر معمولاً مواردی مانند مقاومت خستگی، استحکام تسلیم، سختی، چقرمگی و عملیات حرارتی اهمیت بیشتری دارند.
بهترین فولاد فنر کدام است؟
یک گرید را نمیتوان بهعنوان بهترین فولاد فنر برای تمام کاربردها معرفی کرد.
انتخاب گرید به نوع قطعه و شرایط کاری بستگی دارد.
| کاربرد / نیاز | گزینههای رایج |
|---|---|
| فنر و قطعات کربنی عمومی | CK67، CK75 |
| نیاز به سختی بالاتر | CK85، C100S |
| قطعات آلیاژی با سختیپذیری بیشتر | 51CrV4 |
| قطعات فنری با ترکیب منگنزی | 65Mn |
| کاربردهای با نیاز به Si-Cr | گریدهای Si-Cr مانند 60SiCr7 |
بنابراین اگر مثلاً برای یک فنر تخت به دنبال گرید مناسب هستید، انتخاب CK75 میتواند با یک کاربرد صنعتی سنگین 51CrV4 کاملاً متفاوت باشد.
فولاد فنر در چه شکلهایی عرضه میشود؟
بسته به گرید و تأمینکننده، فولادهای فنر میتوانند به شکلهای مختلف عرضه شوند:
- ورق فولاد فنر
- تسمه فولاد فنر
- میلگرد فولاد فنر
- نوار فولادی فنری
- مقاطع تخت
- قطعات برشخورده
شکل مناسب محصول باید بر اساس نوع ساخت قطعه و روش تولید انتخاب شود.
قیمت فولاد فنر به چه عواملی بستگی دارد؟
قیمت فولاد فنر عدد ثابتی نیست و به عوامل مختلفی بستگی دارد:
- گرید فولاد
- استاندارد تولید
- ضخامت و ابعاد
- شکل محصول
- وزن سفارش
- کشور سازنده
- برند و کارخانه تولیدکننده
- شرایط تحویل
- عملیات حرارتی
- نوسانات قیمت فولاد و ارز
برای اطلاع از قیمت روز فولاد فنر و موجودی گرید موردنظر بهتر است قیمت را بر اساس گرید، ابعاد و مقدار موردنیاز استعلام کنید.
خرید و استعلام قیمت فولاد فنر
اگر قصد خرید فولاد فنر دارید، میتوانید مشخصات گرید موردنظر، ابعاد و مقدار موردنیاز خود را برای استعلام ارسال کنید.
راهنمای انتخاب فولاد فنر
برای انتخاب گرید مناسب، ابتدا این موارد را مشخص کنید:
۱. نوع قطعه چیست؟
فنر تخت، فنر مارپیچی، واشر، خار یا قطعه مکانیکی؟
۲. میزان بار چقدر است؟
قطعه تحت فشار، کشش، خمش یا بار سیکلی قرار میگیرد؟
۳. ضخامت و ابعاد چقدر است؟
۴. سختی موردنیاز چقدر است؟
۵. آیا قطعه عملیات حرارتی میشود؟
۶. استاندارد موردنیاز چیست؟
۷. شرایط کاری قطعه چگونه است؟
دما، تعداد سیکل، ضربه، خوردگی و محیط کاری باید مشخص شود.
در سفارش صنعتی، توصیه میشود گرید، استاندارد، ابعاد، وضعیت تحویل و گواهی آنالیز متریال (MTC) قبل از خرید مشخص شود.
سوالات متداول درباره فولاد فنر
سختی فولاد فنر چقدر است؟
سختی فولاد فنر به گرید و وضعیت تحویل بستگی دارد. برای نمونه، C67S و C75S در حالت +QT حدود 38.5 تا 54 HRC و 51CrV4 در همین شرایط حدود 38.5 تا 52.5 HRC است.
سختترین فولاد فنر کدام است؟
نمیتوان بدون مشخص کردن گرید و شرایط عملیات حرارتی یک گرید را بهعنوان سختترین فولاد فنر معرفی کرد. گریدهای مختلف پس از سختکاری میتوانند به سختیهای متفاوتی برسند.
بهترین فولاد فنر کدام است؟
بهترین گرید به کاربرد بستگی دارد. CK75، CK85، 51CrV4 و 65Mn هرکدام برای شرایط متفاوتی استفاده میشوند.
فولاد CK75 چیست؟
CK75 یا C75S یک فولاد فنر کربنی با حدود 0.70 تا 0.80 درصد کربن است که برای ساخت انواع قطعات فنری و الاستیک استفاده میشود.
فولاد 51CrV4 چیست؟
51CrV4 با شماره متریال 1.8159 یک فولاد فنر آلیاژی حاوی کروم و وانادیم است که برای قطعات تحت بارهای تکراری استفاده میشود.
آیا فولاد فنر حتماً باید عملیات حرارتی شود؟
خیر، این موضوع به گرید و شرایط تحویل محصول و کاربرد نهایی بستگی دارد؛ اما برای بسیاری از کاربردهای فنری، عملیات حرارتی برای دستیابی به خواص نهایی موردنیاز اهمیت زیادی دارد.
فولاد فنر چه کاربردی دارد؟
فولاد فنر در ساخت فنرها، واشرها، خارها، قطعات ارتجاعی، قطعات خودرو، ماشینآلات صنعتی و سایر قطعاتی که تحت بارگذاری تکراری قرار میگیرند استفاده میشود.
جمعبندی
فولاد فنر خانوادهای از فولادهای کربنی و آلیاژی است که برای تحمل تنشهای تکراری و تغییر شکل الاستیک طراحی شده است. گریدهایی مانند CK67، CK75، CK85، C100S، 65Mn و 51CrV4 از نمونههای رایج این خانواده هستند.
در انتخاب فولاد فنر، تنها سختی اهمیت ندارد؛ بلکه باید گرید، ترکیب شیمیایی، استحکام، مقاومت خستگی، چقرمگی، ضخامت، شرایط تحویل و عملیات حرارتی نیز در نظر گرفته شود.
اگر برای انتخاب گرید مناسب یا خرید فولاد فنر نیاز به استعلام دارید، مشخصات موردنیاز خود را بررسی و از صفحه محصول برای استعلام قیمت و موجودی فولاد فنر اقدام کنید.
