لوله سیلندری
محاسبه وزن لوله سیلندری
فرمول: وزن (کیلوگرم) = π × ضخامت × (قطر بیرونی − ضخامت) × چگالی ÷ ۱۰۰۰ × طول (متر) — چگالی استفاده‌شده: 7.85
لوله سیلندری
شناسه محصول :
2162
دسته بندی:
مشخصات
مشخصات و ویژگی‌های کلیدی لوله‌های سیلندری
- مقاومت بالا: تحمل عالی در برابر فشار بالا (هیدرواستاتیک) و تنش‌های محیطی.
- یکپارچگی ساختار: عدم وجود نقاط ضعف ناشی از جوشکاری.
- مقاومت در برابر خوردگی: در شرایط محیطی خاص، عملکرد بهتری از خود نشان می‌دهند.
- تلورانس ابعادی دقیق: دقت بالا در ابعاد قطر و ضخامت دیواره.
- قابلیت عملیات حرارتی: برخی از انواع لوله‌های سیلندری قابلیت سخت‌کاری و بازپخت دارند.
توضیحات
لوله سیلندری

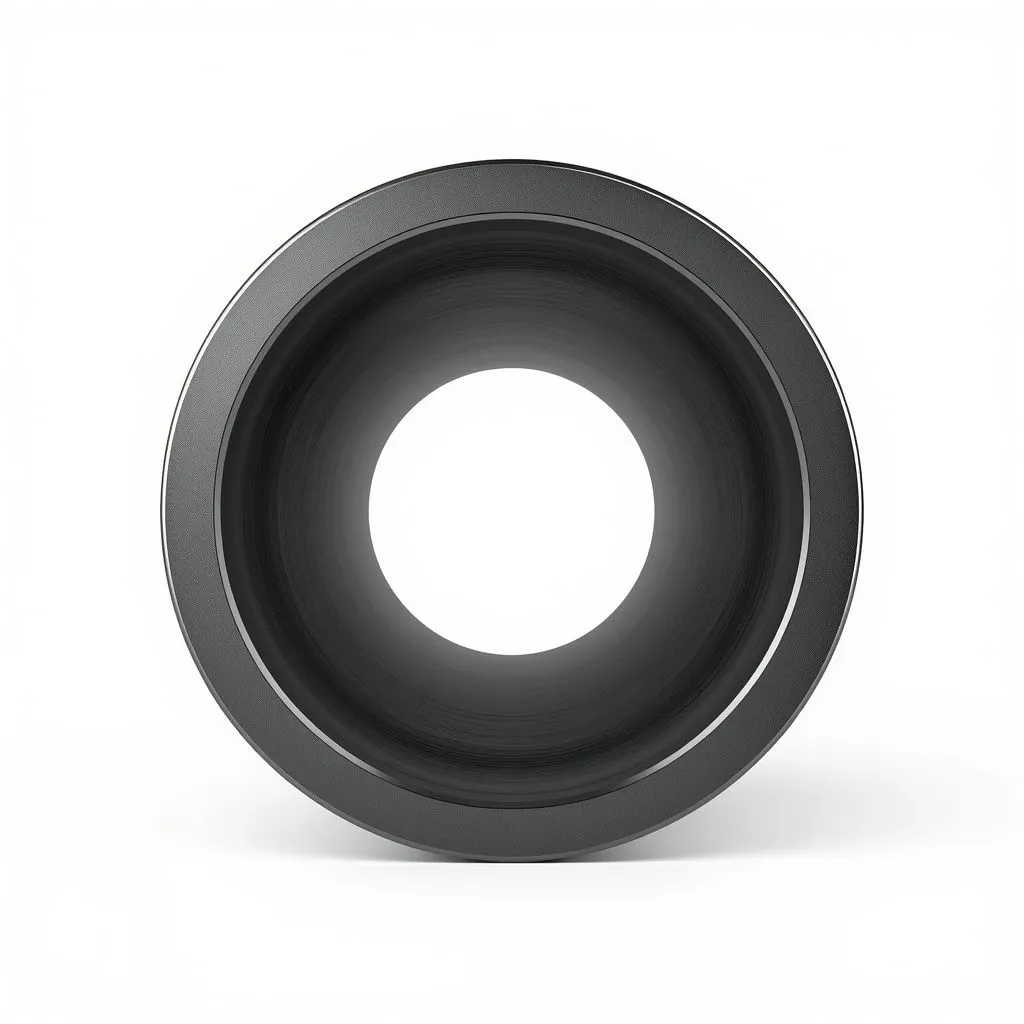

لوله سیلندری نوعی لوله فولادی دقیق است که سطح داخلی آن با فرآیندهایی مانند هونینگ یا سنگ‌زنی داخلی به دقت و صافی سطح موردنیاز می‌رسد. این لوله‌ها بیشتر در ساخت جک‌های هیدرولیک، جک‌های پنوماتیک و تجهیزات صنعتی استفاده می‌شوند و دقت قطر داخلی و کیفیت سطح داخل لوله در عملکرد نهایی جک اهمیت زیادی دارد.
قیمت لوله سیلندری
قیمت لوله سیلندری به مشخصات فنی و ابعاد آن بستگی دارد و نمی‌توان یک قیمت ثابت برای تمام سایزها اعلام کرد. قطر داخلی و خارجی، ضخامت، گرید فولاد، نوع پرداخت داخلی، تلرانس، طول شاخه و وزن لوله از عوامل اصلی تعیین‌کننده قیمت هستند.
برای دریافت قیمت روز لوله سیلندری و بررسی موجودی سایز موردنظر، مشخصات لوله موردنیاز خود را برای کارشناسان فروش ارسال کنید.
برای استعلام قیمت تماس بگیرید: 09123474512استعلام قیمت لوله سیلندری: برای اعلام قیمت دقیق، قطر داخلی، قطر خارجی یا ضخامت و تعداد موردنیاز را اعلام کنید.
جدول سایز و مشخصات لوله سیلندری
انتخاب سایز لوله سیلندری در ساخت جک باید بر اساس قطر داخلی موردنیاز، قطر شفت، فشار کاری و طراحی مجموعه انجام شود. جدول زیر ساختار استاندارد مشخصات این محصول را نشان می‌دهد:
| قطر داخلی (mm) | قطر خارجی (mm) | ضخامت تقریبی (mm) | تلرانس داخلی | گرید فولاد | نوع پرداخت داخلی | کاربرد معمول |
|---|---|---|---|---|---|---|
| 20 | 25 | 2.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک‌های سبک |
| 25 | 30 | 2.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک هیدرولیک |
| 30 | 35 | 2.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک صنعتی |
| 32 | 40 | 4 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک هیدرولیک |
| 35 | 42 | 3.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | تجهیزات صنعتی |
| 40 | 50 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک هیدرولیک |
| 45 | 55 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک صنعتی |
| 50 | 60 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک هیدرولیک |
| 50 | 63 | 6.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک سنگین |
| 60 | 70 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک هیدرولیک |
| 60 | 75 | 7.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | تجهیزات صنعتی |
| 70 | 80 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک صنعتی |
| 70 | 85 | 7.5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک سنگین |
| 80 | 90 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک هیدرولیک |
| 80 | 100 | 10 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک‌های سنگین |
| 90 | 100 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | تجهیزات هیدرولیک |
| 100 | 110 | 5 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک صنعتی |
| 100 | 120 | 10 | H8 / H9 | ST52 | هونینگ / سنگ‌خورده | جک سنگین |
توجه: سایزهای قابل تأمین، نوع پرداخت، تلرانس و طول شاخه باید بر اساس موجودی و مشخصات واقعی محصول هنگام استعلام تأیید شوند. در صورت نیاز به سایز خاص، می‌توانید قطر داخلی و خارجی موردنظر را اعلام کنید تا امکان تأمین بررسی شود.
لوله سیلندری H8 و H9
یکی از مشخصات مهم هنگام خرید لوله سیلندری، تلرانس قطر داخلی است. عبارت‌هایی مانند H8 و H9 به محدوده تلرانس ابعادی قطر داخلی اشاره دارند و در انتخاب لوله مناسب برای ساخت جک اهمیت دارند.
هرچه طراحی مجموعه به دقت ابعادی بیشتری نیاز داشته باشد، کنترل دقیق‌تر قطر داخلی و کیفیت سطح اهمیت بیشتری پیدا می‌کند.
تفاوت H8 و H9 در لوله سیلندری
| مشخصه | H8 | H9 |
|---|---|---|
| دقت ابعادی | بالاتر | پایین‌تر از H8 |
| محدوده تلرانس | محدودتر | بازتر |
| کاربرد | مجموعه‌های دقیق‌تر | کاربردهای عمومی‌تر |
| اهمیت کنترل قطر داخلی | بسیار بالا | بالا |
| انتخاب نهایی | بر اساس طراحی جک | بر اساس طراحی جک |
نکته: H8 و H9 را نباید صرفاً به عنوان «نوع لوله» در نظر گرفت؛ این کدها به تلرانس ابعادی مربوط هستند و انتخاب آنها باید بر اساس طراحی و الزامات فنی مجموعه انجام شود.
لوله سیلندری داخل سنگ خورده چیست؟
لوله سیلندری داخل سنگ خورده، لوله‌ای است که سطح داخلی آن پس از فرآیند تولید تحت عملیات ماشین‌کاری و پرداخت دقیق قرار گرفته تا قطر داخلی و کیفیت سطح برای کاربردهای موردنظر مناسب شود.
کیفیت سطح داخلی در جک‌های هیدرولیک اهمیت زیادی دارد؛ زیرا پیستون، آب‌بندها و سایر قطعات داخلی در تماس مستقیم یا غیرمستقیم با سطح داخلی لوله هستند.
پرداخت مناسب سطح داخلی می‌تواند به موارد زیر کمک کند:
- حرکت روان‌تر پیستون
- کاهش اصطکاک
- عملکرد بهتر آب‌بندها
- کاهش احتمال آسیب به سیل‌ها
- افزایش کیفیت عملکرد جک
- دستیابی به دقت ابعادی موردنیاز
به همین دلیل هنگام خرید، فقط قیمت لوله سیلندری را مقایسه نکنید و نوع پرداخت داخلی، تلرانس و کیفیت سطح را نیز در نظر بگیرید.

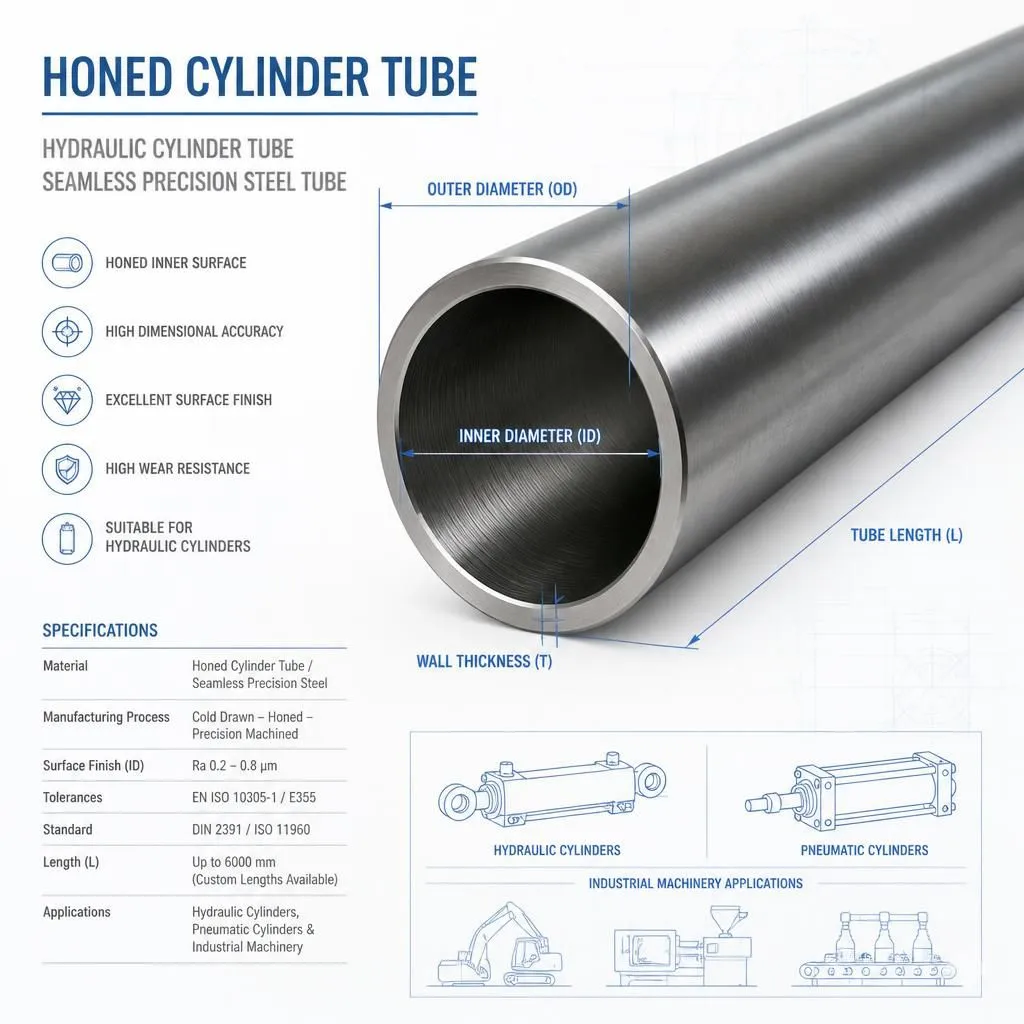

مشخصات فنی لوله سیلندری
مشخصات دقیق لوله سیلندری با توجه به نوع محصول و استاندارد تولیدکننده متفاوت است؛ اما مهم‌ترین پارامترهایی که هنگام خرید باید بررسی شوند عبارت‌اند از:
| مشخصه | توضیح |
|---|---|
| جنس | فولاد مناسب کاربردهای هیدرولیک، از جمله ST52 |
| قطر داخلی | مهم‌ترین ابعاد برای تطبیق با پیستون |
| قطر خارجی | تعیین‌کننده ضخامت و استحکام لوله |
| ضخامت | اختلاف بین قطر خارجی و داخلی |
| تلرانس داخلی | مانند H8 یا H9، متناسب با مشخصات محصول |
| وضعیت سطح داخلی | هونینگ، سنگ‌خورده یا پرداخت‌شده |
| طول شاخه | بر اساس موجودی و سفارش |
| صافی سطح | تابع فرآیند پرداخت داخلی |
| کاربرد | جک هیدرولیک، پنوماتیک و تجهیزات صنعتی |
وزن لوله سیلندری
وزن لوله سیلندری بر اساس قطر خارجی، قطر داخلی و طول آن محاسبه می‌شود. برای یک لوله فولادی، وزن تقریبی از حجم فولاد موجود در مقطع و چگالی فولاد به دست می‌آید.
فرمول تقریبی محاسبه وزن یک شاخه لوله:
وزن = π ÷ 4 × (قطر خارجی² − قطر داخلی²) × طول × چگالی فولاد
برای محاسبات معمول، چگالی فولاد حدود 7.85 g/cm³ در نظر گرفته می‌شود.
به عنوان نمونه، وزن هر متر لوله با قطر خارجی 60 میلی‌متر و قطر داخلی 50 میلی‌متر به صورت تقریبی برابر است با:
وزن هر متر ≈ 6.78 کیلوگرم
وزن واقعی ممکن است با توجه به تلرانس ابعادی و مشخصات واقعی محصول کمی متفاوت باشد.
کاربرد لوله سیلندری
لوله سیلندری به دلیل دقت ابعادی و کیفیت سطح داخلی، در ساخت انواع تجهیزات مکانیکی و هیدرولیکی استفاده می‌شود.
مهم‌ترین کاربردهای آن عبارت‌اند از:
- ساخت جک هیدرولیک
- ساخت جک پنوماتیک
- جک‌های صنعتی
- جک‌های پرس
- تجهیزات راهسازی
- ماشین‌آلات کشاورزی
- تجهیزات بالابری
- ماشین‌آلات صنعتی
- سیستم‌های هیدرولیک
- ساخت سیلندر و عملگرهای هیدرولیکی
لوله سیلندری برای ساخت جک هیدرولیک
در ساخت جک هیدرولیک، لوله سیلندری نقش بدنه اصلی سیلندر را دارد. پیستون در داخل این لوله حرکت می‌کند و به همین دلیل قطر داخلی، تلرانس، صافی سطح و کیفیت پرداخت داخلی اهمیت زیادی دارند.
انتخاب لوله نامناسب می‌تواند باعث ایجاد مشکلاتی مانند:
- افزایش اصطکاک
- آسیب به آب‌بند
- نشتی روغن
- حرکت نامنظم پیستون
- کاهش عمر مفید جک
شود.
به همین دلیل هنگام سفارش لوله سیلندری برای ساخت جک، بهتر است فقط قطر اسمی را اعلام نکنید و مشخصات کامل موردنیاز را در اختیار فروشنده قرار دهید.
تفاوت لوله سیلندری با لوله فولادی معمولی
لوله سیلندری برای کاربردهایی تولید و پرداخت می‌شود که دقت قطر داخلی و کیفیت سطح داخل لوله اهمیت ویژه‌ای دارد.
در مقابل، بسیاری از لوله‌های فولادی معمولی برای انتقال سیالات، سازه یا کاربردهای عمومی تولید می‌شوند و الزاماً سطح داخلی و تلرانس موردنیاز برای ساخت جک را ندارند.
| ویژگی | لوله سیلندری | لوله فولادی معمولی |
|---|---|---|
| دقت قطر داخلی | بالا | بسته به نوع لوله |
| پرداخت داخلی | دقیق و کنترل‌شده | معمولاً عمومی |
| تلرانس داخلی | مشخص و کنترل‌شده | وابسته به استاندارد |
| کاربرد اصلی | جک و تجهیزات هیدرولیک | انتقال، سازه و مصارف عمومی |
| کیفیت سطح داخلی | اهمیت بالا | بسته به کاربرد |
| مناسب ساخت جک | بله | همیشه مناسب نیست |
عوامل مؤثر بر قیمت لوله سیلندری
قیمت لوله سیلندری با توجه به مشخصات فنی و شرایط بازار تغییر می‌کند. مهم‌ترین عوامل مؤثر عبارت‌اند از:
- قطر داخلی و خارجی
- ضخامت جداره
- جنس و گرید فولاد
- تلرانس قطر داخلی
- نوع پرداخت و کیفیت سطح داخلی
- طول شاخه
- وزن هر شاخه
- مقدار سفارش
- برند و کشور سازنده
- نوسانات قیمت فولاد و ارز
به همین دلیل برای اعلام قیمت دقیق، ابتدا باید سایز و مشخصات فنی لوله مشخص شود.
خرید لوله سیلندری
برای خرید لوله سیلندری، قبل از استعلام قیمت مشخصات زیر را آماده کنید:
- قطر داخلی موردنظر
- قطر خارجی یا ضخامت
- طول موردنیاز
- تعداد شاخه یا وزن موردنیاز
- گرید فولاد، در صورت مشخص بودن
- تلرانس موردنیاز مانند H8 یا H9
- نوع پرداخت داخلی
- کاربرد لوله
اگر فقط قطر داخلی موردنظر را دارید، همان مقدار را اعلام کنید تا سایز مناسب و گزینه‌های قابل تأمین بررسی شود.
استعلام قیمت لوله سیلندری
برای دریافت قیمت روز و بررسی موجودی، سایز موردنظر، تعداد و مشخصات فنی لوله سیلندری را اعلام کنید. قیمت بر اساس مشخصات واقعی محصول و شرایط روز بازار اعلام می‌شود.
سوالات متداول لوله سیلندری
لوله سیلندری چیست؟
لوله سیلندری یک لوله فولادی دقیق با سطح داخلی پرداخت‌شده است که برای ساخت جک‌های هیدرولیک، پنوماتیک و سایر تجهیزات صنعتی مورد استفاده قرار می‌گیرد.
قیمت لوله سیلندری چگونه محاسبه می‌شود؟
قیمت به عواملی مانند قطر داخلی و خارجی، ضخامت، جنس فولاد، نوع پرداخت داخلی، تلرانس، طول شاخه، وزن و شرایط روز بازار بستگی دارد.
لوله سیلندری H8 بهتر است یا H9؟
H8 و H9 دو محدوده تلرانسی متفاوت هستند و انتخاب بین آنها به طراحی و دقت موردنیاز جک بستگی دارد. H8 تلرانس محدودتری نسبت به H9 دارد، اما نمی‌توان بدون بررسی طراحی، یکی را برای تمام کاربردها مناسب‌تر دانست.
لوله سیلندری داخل سنگ خورده برای چه کاری استفاده می‌شود؟
این نوع لوله برای کاربردهایی که به کیفیت و دقت سطح داخلی نیاز دارند، به‌خصوص ساخت جک‌های هیدرولیک و پنوماتیک، استفاده می‌شود.
لوله سیلندری برای ساخت جک هیدرولیک مناسب است؟
بله. لوله‌های سیلندری یکی از گزینه‌های اصلی برای ساخت بدنه جک هیدرولیک هستند؛ البته انتخاب نهایی باید بر اساس فشار کاری، قطر پیستون، تلرانس، کیفیت سطح داخلی و طراحی جک انجام شود.
برای استعلام قیمت چه اطلاعاتی لازم است؟
حداقل قطر داخلی، قطر خارجی یا ضخامت، طول و تعداد موردنیاز را اعلام کنید. اگر گرید، تلرانس یا نوع پرداخت داخلی مشخص است، اعلام این موارد باعث می‌شود قیمت دقیق‌تری دریافت کنید.
آیا امکان تأمین سایز خاص لوله سیلندری وجود دارد؟
بسته به سایز، گرید، نوع پرداخت و موجودی بازار امکان تأمین سایزهای مختلف وجود دارد. برای سایزهای خاص، مشخصات فنی کامل را ارسال کنید تا امکان تأمین بررسی شود.مشخصات فنی
| کربن (C%) | حداکثر 0.20 |
|---|---|
| سیلیسیم (Si%) | حداکثر 0.55 |
| منگنز (Mn%) | حداکثر 1.60 |
| فسفر (P%) | حداکثر 0.035 |
| گوگرد (S%) | حداکثر 0.035 |
| استاندارد معادل | DIN ST52 / EN E355 |
