لوله مانیسمان A106
محاسبه وزن لوله مانیسمان A106
فرمول: وزن (کیلوگرم) = π × ضخامت × (قطر بیرونی − ضخامت) × چگالی ÷ ۱۰۰۰ × طول (متر) — چگالی استفادهشده: 7.85
لوله مانیسمان A106
شناسه محصول :
2098
دسته بندی:
مشخصات
توضیحات
لوله مانیسمان A106؛ خرید و استعلام قیمت روز
لوله مانیسمان A106 یکی از پرکاربردترین لولههای فولادی بدون درز در صنایع نفت، گاز، پتروشیمی، پالایشگاهها و واحدهای فرایندی است. این لوله مطابق استاندارد ASTM A106 تولید میشود و برای سرویسهایی طراحی شده که لوله باید در برابر دمای بالا و فشار داخلی عملکرد مناسبی داشته باشد. ساختار بدون درز این محصول، آن را برای بسیاری از خطوط فرایندی و انتقال سیالات تحت فشار به گزینهای مناسب تبدیل کرده است.
لوله A106 در سه گرید A، B و C تولید میشود که از نظر ترکیب شیمیایی و خواص مکانیکی با یکدیگر تفاوت دارند. در بازار، گرید B به دلیل ترکیب مناسب استحکام، قابلیت جوشکاری و شکلپذیری، کاربرد بسیار گستردهای دارد.
لوله مانیسمان A106 چیست؟
ASTM A106 یک استاندارد برای لولههای فولادی کربنی بدون درز است که برای سرویسهای دما بالا در نظر گرفته شده است. این لولهها میتوانند با روشهای تولید گرم یا سرد و متناسب با ابعاد و الزامات استاندارد تولید شوند.
یکی از ویژگیهای مهم A106، نبود درز جوشی در ساختار لوله است. این موضوع باعث میشود در طراحی و انتخاب لوله برای خطوط تحت فشار، شرایط یکنواختتری در جداره لوله وجود داشته باشد؛ البته عملکرد نهایی لوله به عواملی مانند گرید، ضخامت، دمای کاری، فشار، کیفیت ساخت و الزامات پروژه نیز بستگی دارد.
گریدهای لوله A106
لوله A106 در سه گرید A، B و C عرضه میشود:
| گرید | ویژگی کلی | کاربرد |
|---|---|---|
| A106 Grade A | استحکام پایینتر و شکلپذیری مناسب | کاربردهای عمومیتر |
| A106 Grade B | تعادل مناسب بین استحکام، شکلپذیری و جوشپذیری | پرکاربرد در صنایع نفت، گاز و پتروشیمی |
| A106 Grade C | استحکام مکانیکی بالاتر نسبت به A و B | کاربردهای خاص و شرایط کاری demanding |
در میان این گریدها، A106 Grade B یکی از رایجترین گزینهها برای خطوط صنعتی است؛ با این حال انتخاب گرید باید بر اساس فشار، دما، سیال و الزامات فنی پروژه انجام شود.
ویژگیهای فنی لوله مانیسمان A106
مهمترین ویژگیهای این محصول عبارتاند از:
- ساختار بدون درز: فاقد درز جوشی طولی در بدنه لوله است.
- مناسب برای دماهای بالا: برای بسیاری از خطوط انتقال و سرویسهای فرایندی با دمای بالا استفاده میشود.
- استحکام مکانیکی مناسب: قابلیت تحمل تنشهای ناشی از فشار و شرایط کاری را دارد.
- قابلیت جوشکاری: گریدهای این استاندارد با رعایت الزامات فنی، قابلیت اتصال و جوشکاری دارند.
- تنوع ابعادی و ضخامتی: در قطرها و ضخامتهای مختلف و با ردههای گوناگون عرضه میشود.
- کاربرد گسترده صنعتی: در خطوط فرایندی، بخار، انتقال سیالات و تجهیزات صنعتی مورد استفاده قرار میگیرد.

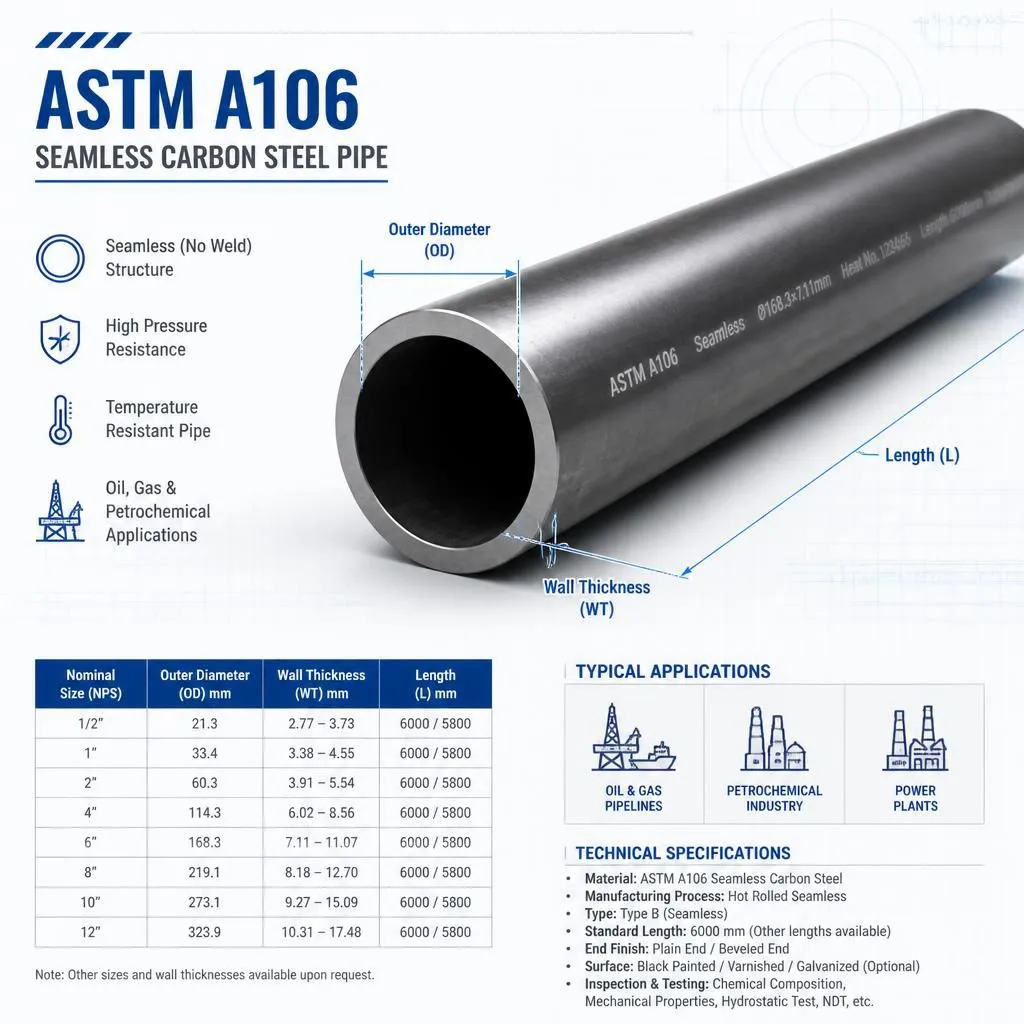

جدول مشخصات فنی ASTM A106
| مشخصه | توضیحات |
| استاندارد | ASTM A106 / ASME SA106 |
| نوع لوله | بدون درز (Seamless) |
| جنس | فولاد کربنی |
| گریدها | Grade A، Grade B، Grade C |
| محدوده کاربرد | سرویسهای دما بالا و خطوط تحت فشار |
| کاربردهای رایج | نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع فرایندی |
| ردههای متداول | Sch 40، Sch 80 و سایر ردههای متناسب با پروژه |
| شکل عرضه | شاخهای |
سایز و ضخامت لوله A106
لولههای A106 در سایزها و ضخامتهای مختلف تولید و عرضه میشوند و انتخاب آنها فقط بر اساس قطر خارجی انجام نمیشود. رده لوله (Schedule)، ضخامت جداره، فشار کاری و دمای سرویس از عوامل مهم در انتخاب سایز مناسب هستند.
برای مثال، ردههایی مانند Sch 40، Sch 80 و Sch 160 در پروژههای مختلف مورد استفاده قرار میگیرند و نمیتوان یک رده مشخص را برای تمام کاربردها مناسب دانست.
کاربردهای لوله مانیسمان A106
به دلیل قابلیت استفاده در شرایط دما و فشار بالا، این لوله در بخشهای مختلف صنایع مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای آن عبارتاند از:
- خطوط انتقال بخار
- پالایشگاهها
- صنایع نفت و گاز
- واحدهای پتروشیمی
- نیروگاهها
- خطوط فرایندی
- انتقال آب و سیالات گرم
- تجهیزات و تأسیسات صنعتی
- سیستمهای انتقال سیالات تحت فشار
در پروژههایی که سیال یا محیط کاری دمای پایینی دارد، استانداردهای دیگری ممکن است انتخاب مناسبتری باشند. برای مثال، لوله A333 بهطور اختصاصی برای سرویسهای دمای پایین و شرایطی که چقرمگی ضربهای اهمیت دارد، مورد استفاده قرار میگیرد.
تفاوت لوله A106 با A53
هر دو استاندارد A106 و A53 در دسته لولههای فولادی قرار میگیرند، اما کاربرد و الزامات فنی آنها یکسان نیست.
ASTM A106 بیشتر برای لولههای بدون درز مورد استفاده در سرویسهای دما بالا شناخته میشود، در حالی که ASTM A53 کاربرد گستردهای در انتقال سیالات، تأسیسات و برخی کاربردهای مکانیکی دارد و میتواند به صورت بدون درز یا درزدار تولید شود.
بنابراین انتخاب میان این دو استاندارد باید بر اساس شرایط واقعی پروژه، دما، فشار، نوع سیال و مشخصات طراحی انجام شود.
تفاوت لوله A106 و A333
تفاوت اصلی این دو استاندارد در شرایط سرویس مورد نظر آنهاست. A106 برای سرویسهای دما بالا کاربرد دارد، در حالی که A333 برای سرویسهای دما پایین و شرایطی که مقاومت در برابر ضربه در دمای پایین اهمیت دارد، طراحی شده است.
به همین دلیل نمیتوان صرفاً بر اساس شباهت ظاهری یا فولادی بودن دو محصول، یکی را جایگزین دیگری در نظر گرفت و انتخاب باید مطابق مشخصات فنی پروژه انجام شود.
لوله A333 یکی از انواع لولههای فولادی مورد استفاده در صنایع مختلف است که برای سرویسهای دمای پایین کاربرد دارد. برای آشنایی با دستهبندیها، مشخصات و کاربردهای سایر لولههای فولادی میتوانید صفحه مربوط به این محصول را نیز بررسی کنید.هنگام خرید لوله مانیسمان A106 به چه نکاتی توجه کنیم؟
پیش از خرید، چند مشخصه مهم باید بررسی شود:
گرید: مشخص کنید محصول مورد نیاز A106 Grade A، B یا C است.
سایز و ضخامت: قطر خارجی و ضخامت جداره باید مطابق نقشه و طراحی پروژه انتخاب شود.
Schedule: رده لوله مستقیماً با ضخامت جداره ارتباط دارد و باید بر اساس فشار و شرایط کاری تعیین شود.
گواهی آنالیز: برای پروژههای صنعتی، دریافت Mill Test Certificate (MTC) یا گواهی معتبر آنالیز و کنترل کیفیت اهمیت زیادی دارد.
استاندارد تولید: مشخصات درجشده روی لوله و مدارک محصول باید با استاندارد و الزامات سفارش مطابقت داشته باشد.
وضعیت ظاهری: سطح لوله باید از نظر خوردگی شدید، آسیبهای مکانیکی، فرورفتگی و عیوب ظاهری بررسی شود.
قیمت لوله مانیسمان A106
قیمت لوله مانیسمان A106 به عوامل مختلفی مانند گرید، سایز، ضخامت یا Schedule، برند و کشور سازنده، موجودی بازار و نوسانات قیمت فولاد بستگی دارد. به همین دلیل قیمت این محصول ثابت نیست و برای استعلام دقیق باید مشخصات فنی مورد نیاز پروژه اعلام شود.
اگر به دنبال خرید لوله مانیسمان A106 و استعلام قیمت روز هستید، میتوانید مشخصات سایز، ضخامت، گرید و مقدار مورد نیاز خود را اعلام کنید تا قیمت و شرایط تأمین محصول بررسی شود.
سوالات متداول درباره لوله A106
لوله A106 برای چه دمایی مناسب است؟
A106 برای سرویسهای دما بالا طراحی شده است، اما حداکثر دمای مجاز استفاده به طراحی سیستم، فشار، ضخامت، متریال و الزامات استاندارد و پروژه بستگی دارد.
رایجترین گرید A106 کدام است؟
A106 Grade B یکی از رایجترین گریدهای این استاندارد در بازار و پروژههای صنعتی است.
آیا A106 همان لوله مانیسمان است؟
A106 یک استاندارد برای لولههای فولادی کربنی بدون درز است؛ بنابراین در بازار ایران، عبارت «لوله مانیسمان A106» معمولاً برای اشاره به همین محصول استفاده میشود.
تفاوت A106 و A333 چیست؟
A106 بیشتر برای سرویسهای دما بالا و A333 برای سرویسهای دما پایین و شرایط نیازمند چقرمگی ضربهای در دمای پایین استفاده میشود.
آیا A106 قابلیت جوشکاری دارد؟
بله، لولههای A106 قابلیت جوشکاری دارند؛ با این حال روش جوشکاری، آمادهسازی، پیشگرم و سایر الزامات باید بر اساس گرید، ضخامت و دستورالعمل پروژه تعیین شود.مشخصات فنی
| کربن (C%) | حداکثر 0.30 |
|---|---|
| سیلیسیم (Si%) | حداقل 0.10 |
| منگنز (Mn%) | 0.29 – 1.06 |
| فسفر (P%) | حداکثر 0.035 |
| گوگرد (S%) | حداکثر 0.035 |
| کروم (Cr%) | حداکثر 0.40 |
| مولیبدن (Mo%) | حداکثر 0.15 |
| نیکل (Ni%) | حداکثر 0.40 |
| مس (Cu%) | حداکثر 0.40 |
| استاندارد معادل | ASTM A106 Gr.B / EN P235GH |
| کاربرد | لولهکشی دما بالا، پتروشیمی، نیروگاه |
