ورق A387GR11
محاسبه وزن ورق A387GR11
فرمول: وزن (کیلوگرم) = ضخامت × عرض × طول (میلیمتر) × چگالی ÷ ۱,۰۰۰,۰۰۰,۰۰۰ — چگالی استفادهشده: 7.85
ورق A387GR11
شناسه محصول :
3896
دسته بندی:
مشخصات
کاربردهای اصلی
- ساخت مخازن تحت فشار (Pressure Vessels)
- دیگهای بخار و بویلرهای صنعتی
- تجهیزات پالایشگاهی و پتروشیمی با سرویس دما بالا
- لولهها و اتصالات خطوط انتقال بخار
- راکتورهای هیدروژنی و تجهیزاتی که در معرض هیدروژن در دمای بالا قرار دارند
توضیحات

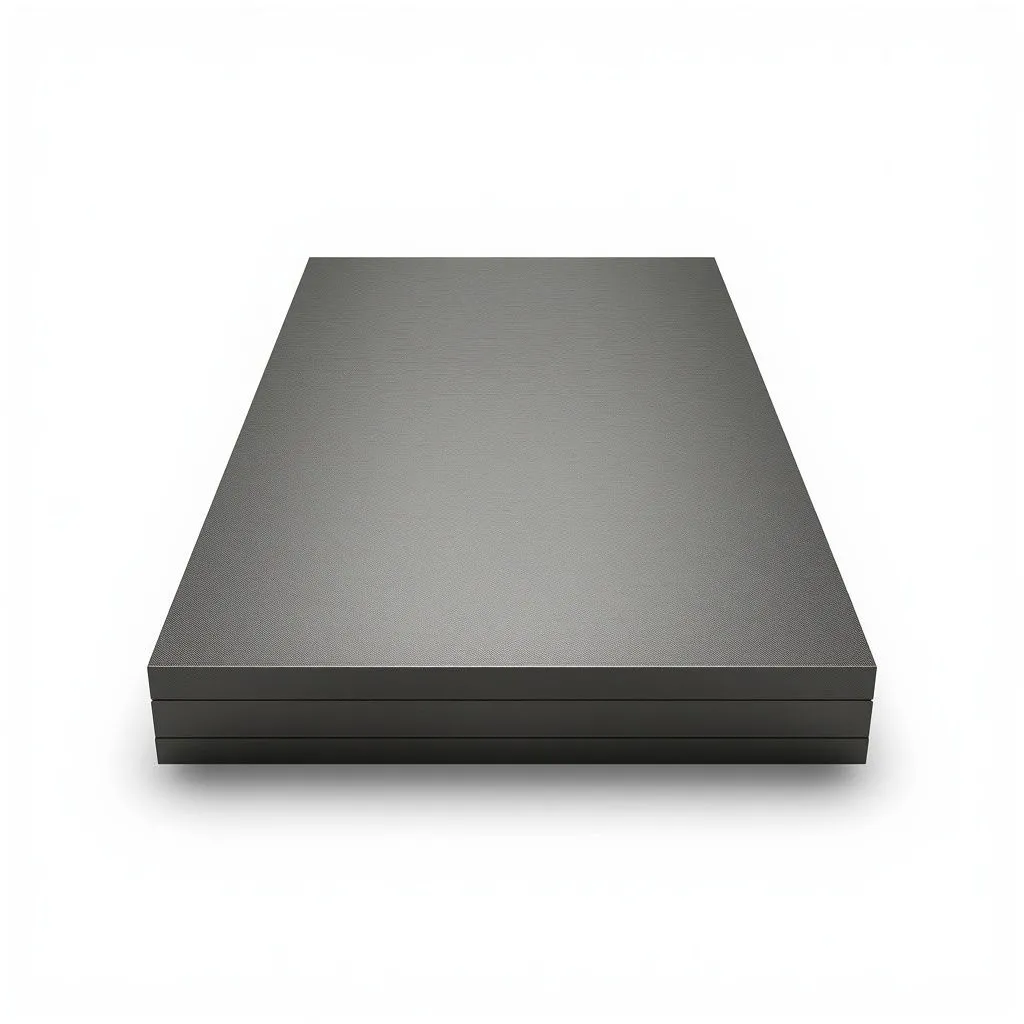

ورق A387GR11
ورق A387GR11 یک فولاد آلیاژی کروم-مولیبدن (Cr-Mo) است که طبق استاندارد ASTM A387/A387M تولید میشود و به دلیل مقاومت بالا در برابر خزش (Creep) و حفظ استحکام مکانیکی در دماهای بالا، بهطور گسترده در ساخت مخازن تحت فشار، دیگهای بخار و تجهیزات پالایشگاهی استفاده میشود. این ورق در دو کلاس ۱ و ۲ با سطوح استحکام متفاوت عرضه میشود و برای پروژههایی که در معرض دما و فشار همزمان قرار دارند، انتخابی مطمئن است.
مشخصات محصول
| ویژگی | مقدار |
|---|---|
| استاندارد مرجع | ASTM A387 / A387M Grade 11 |
| نوع آلیاژ | فولاد کروم-مولیبدن (~1.25Cr - 0.5Mo) |
| کلاسهای موجود | کلاس ۱ (Normalized & Tempered) و کلاس ۲ (Quenched & Tempered) |
| کاربرد اصلی | مخازن تحت فشار و تجهیزات دما بالا |
| ضخامت | بر اساس نیاز پروژه (استعلام موجودی) |
| حالت تحویل | Normalized & Tempered یا Quenched & Tempered |
آنالیز شیمیایی (Grade 11)
| عنصر | درصد وزنی |
|---|---|
| کربن (C) | حداکثر 0.17٪ |
| منگنز (Mn) | 0.40 تا 0.65٪ |
| فسفر (P) | حداکثر 0.035٪ |
| گوگرد (S) | حداکثر 0.035٪ |
| سیلیسیم (Si) | 0.50 تا 0.80٪ |
| کروم (Cr) | 1.15 تا 1.50٪ |
| مولیبدن (Mo) | 0.45 تا 0.60٪ |
عنصر کروم مقاومت به اکسیداسیون و خوردگی در دمای بالا را افزایش میدهد، در حالی که مولیبدن استحکام و مقاومت به خزش را در سرویسهای طولانیمدت با دمای بالا بهبود میبخشد.
خواص مکانیکی
| ویژگی | کلاس 1 | کلاس 2 |
|---|---|---|
| استحکام کششی نهایی | 485 تا 620 مگاپاسکال | 585 تا 760 مگاپاسکال |
| استحکام تسلیم (حداقل) | 275 مگاپاسکال | 415 مگاپاسکال |
| ازدیاد طول تا شکست (حداقل) | 18٪ | 18٪ |
انتخاب کلاس مناسب به شرایط طراحی، فشار و دمای سرویس بستگی دارد؛ کلاس ۲ استحکام بالاتری ارائه میدهد اما نیاز به کنترل دقیقتر در جوشکاری و عملیات حرارتی پس از جوش دارد.
کاربردهای اصلی
- ساخت مخازن تحت فشار (Pressure Vessels)
- دیگهای بخار و بویلرهای صنعتی
- تجهیزات پالایشگاهی و پتروشیمی با سرویس دما بالا
- لولهها و اتصالات خطوط انتقال بخار
- راکتورهای هیدروژنی و تجهیزاتی که در معرض هیدروژن در دمای بالا قرار دارند
نکات فنی مهم
- این ورق معمولاً نیازمند پیشگرمایش (Preheat) قبل از جوشکاری و عملیات حرارتی پس از جوش (PWHT) است تا از ترکخوردگی هیدروژنی و تنشهای پسماند جلوگیری شود.
- به دلیل حساسیت به خزش در دمای بالا، انتخاب صحیح کلاس و ضخامت باید مطابق محاسبات طراحی مخزن (بر اساس استانداردهایی مانند ASME Section VIII) انجام شود.
- ارائه گواهی کیفیت (Mill Test Certificate) همراه با نتایج تستهای ضربه (Impact Test) برای پروژههای حساس ضروری است.
سوالات متداول
تفاوت کلاس ۱ و کلاس ۲ ورق A387GR11 چیست؟ کلاس ۱ با فرآیند نرمالایز و تمپر تولید میشود و استحکام متوسطی دارد، در حالی که کلاس ۲ با فرآیند کوئنچ و تمپر تولید شده و استحکام کششی و تسلیم بالاتری ارائه میدهد. انتخاب بین این دو به الزامات طراحی و فشار طراحی مخزن بستگی دارد.
آیا ورق A387GR11 قابل جوشکاری است؟ بله، اما به دلیل ترکیب آلیاژی (کروم و مولیبدن)، این ورق نیازمند پیشگرمایش قبل از جوش و عملیات حرارتی پس از جوش (PWHT) است تا از ترکخوردگی و تنش پسماند جلوگیری شود. جوشکاری باید توسط پرسنل مجرب و مطابق دستورالعمل جوش (WPS) تأییدشده انجام شود.
حداکثر دمای کاری مجاز برای این ورق چقدر است؟ این آلیاژ معمولاً برای سرویسهای تا حدود ۵۵۰ درجه سانتیگراد مناسب است، اما دمای دقیق مجاز به کلاس، ضخامت و شرایط طراحی مخزن بستگی دارد و باید طبق کدهای طراحی مربوطه (مانند ASME) محاسبه شود.
تفاوت A387GR11 با A387GR22 چیست؟ Grade 22 درصد کروم و مولیبدن بالاتری دارد (تقریباً 2.25Cr-1Mo) که مقاومت به خزش و دمای کاری بالاتری نسبت به Grade 11 (1.25Cr-0.5Mo) ارائه میدهد. برای سرویسهای با دمای بسیار بالا، Grade 22 معمولاً ترجیح داده میشود.
آیا این محصول با گواهی کیفیت عرضه میشود؟ بله، ورق A387GR11 متال طاها همراه با گواهی کیفیت (Mill Test Certificate) شامل آنالیز شیمیایی، نتایج تست کششی و در صورت درخواست، تست ضربه (Impact Test) عرضه میشود.
موجودی و سفارش
ورق A387GR11 در ضخامتها و ابعاد مختلف، بر اساس نیاز پروژه شما و همراه با گواهی کیفیت معتبر، از طریق متال طاها قابل تأمین است. برای استعلام قیمت روز، موجودی انبار و مشاوره در انتخاب کلاس و ضخامت مناسب، همین حالا با کارشناسان فروش تماس بگیرید.
