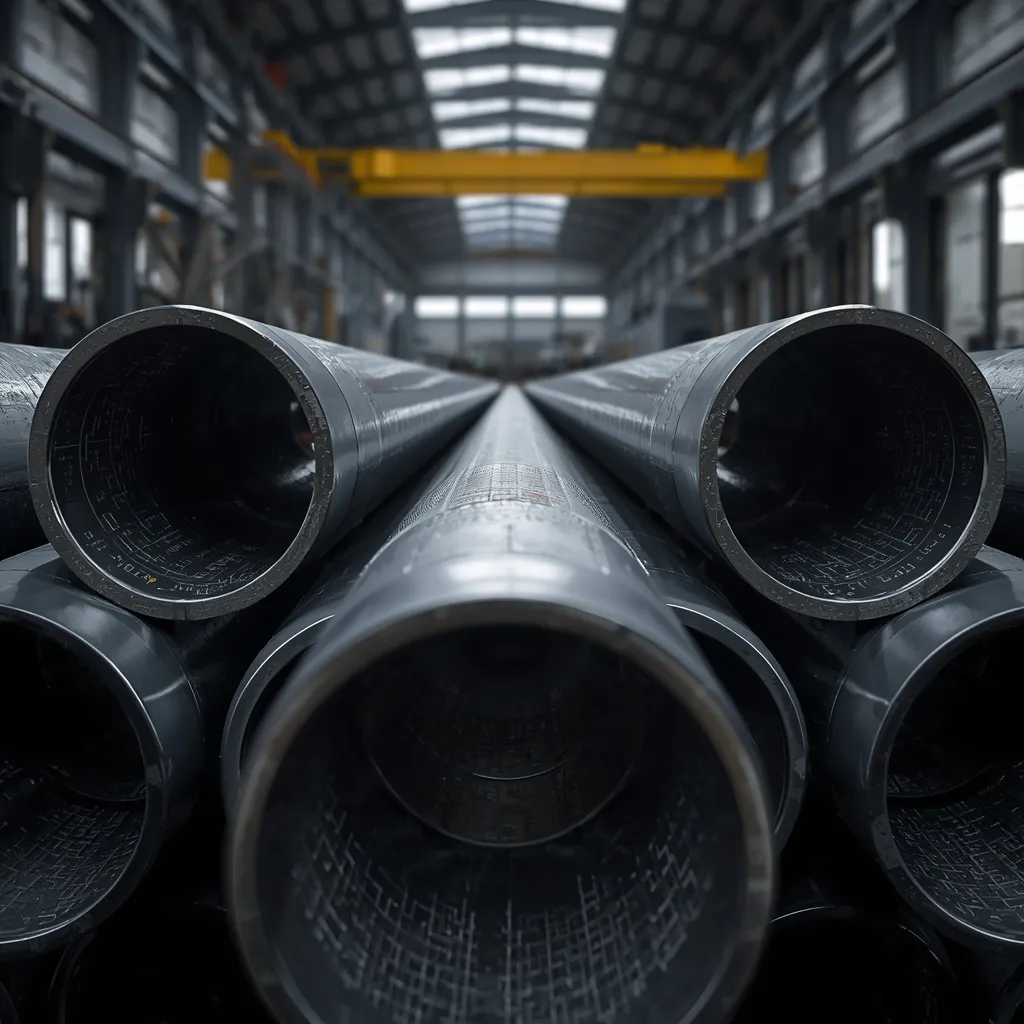

لوله آتشخوار چیست؟ (تعریف فنی و ساختار)
لوله آتشخوار در صنایع مدرن و سیستمهای انتقال حرارت بالا، انتخاب تجهیزاتی که بتوانند فشار و دمای فوقالعاده سنگین را تحمل کنند، یک ضرورت حیاتی است. لولههای معمولی در برابر حرارتهای مداوم و بالا دچار تغییر فرم، ترکخوردگی و در نهایت انفجار میشوند. اینجاست که لوله آتشخوار (Boiler Tube) به عنوان شاهکلید صنایع حرارتی وارد میدان میشود.
صنایع بزرگی مانند پتروشیمی، نیروگاهها و تولیدکنندگان بویلر صنعتی، همواره به دنبال متریالی هستند که ایمنی و طول عمر سازه آنها را تضمین کند. در این مقاله تخصصی از متال طاها، قصد داریم به صورت سیر تا پیاز به بررسی آلیاژها، استانداردها، کاربردها و فاکتورهای تعیینکننده قیمت لوله آتشخوار بپردازیم تا دقیقترین راهنمای خرید را در اختیار داشته باشید.
لوله آتشخوار که در اصطلاح بازار به آن لوله سیلندری یا لوله بویلر نیز گفته میشود، نوعی لوله بدون درز (مانیسمان) است که به دلیل بهرهمندی از آلیاژهای خاص و کربن کنترلشده، توانایی مقاومت در برابر جریانهای حرارتی بسیار بالا و فشارهای اتمسفری سنگین را دارد.
این لولهها به طور کلی وظیفه انتقال مایعات یا گازهای داغ را بر عهده دارند یا اینکه خود در معرض مستقیم شعله و آتش قرار میگیرند. ویژگی منحصربهفرد این تجهیزات، عدم تغییر خواص مکانیکی و فیزیکی در دماهای بالای ۴۵۰ درجه سانتیگراد است. برای درک بهتر تفاوت این لوله با سایر محصولات، میتوانید مقاله تفاوت لوله مانیسمان و لوله آتشخوار را در وبلاگ ما مطالعه کنید.
چرا کربن در لولههای آتشخوار کم است؟
یکی از نکات کلیدی در متالورژی لولههای حرارتی، درصد کربن موجود در آلیاژ است. کربن بالا باعث سختی فولاد میشود اما شکنندگی آن را در برابر حرارت افزایش میدهد و فرآیند جوشکاری را سخت میکند. در لولههای آتشخوار، میزان کربن معمولاً بین $۰.۱۵$ تا $۰.۲۲$ درصد نگه داشته میشود تا لوله قابلیت انعطافپذیری (شکلپذیری) و جوشکاری عالی داشته باشد و زیر بار حرارتی ترک نخورد.
استانداردها و آنالیز آلیاژی لولههای آتشخوار
تولید تجهیزات صنایع حرارتی بدون رعایت استانداردهای بینالمللی غیرممکن است، چرا که کوچکترین نقص فنی میتواند منجر به خسارات جبرانناپذیر جانی و مالی شود. دو استاندارد جهانی و بسیار رایج در بازار ایران برای این لولهها شامل DIN 17175 (استاندارد آلمانی) و ASTM A179 / A192 (استاندارد آمریکایی) است.
۱. استاندارد DIN 17175 (پرکاربردترین در بازار ایران)
این استاندارد آلمانی دقیقاً برای لولههای بدون درز تحت حرارت بالا تعریف شده است و خود به چند گرید (Alloy Grade) معروف تقسیم میشود:
گرید ST35.8: رایجترین آلیاژ در بازار است. تحمل حرارتی آن تا حدود $۴۵۰$ درجه سانتیگراد و فشار معمولی است. برای بویلرهای کوچک و میانرده عالی است.
گرید ST45.8: این گرید دارای مقاومت مکانیکی و فشاری بالاتری نسبت به ST35.8 است و در دیگهای بخار پرفشار استفاده میشود.
گرید 15Mo3: حاوی عنصر مولیبدن است. وجود مولیبدن مقاومت لوله را در برابر خزش (Creep) حرارتی به شدت بالا میبرد و تا دمای $۵۳۰$ درجه را تحمل میکند.
گرید 13CrMo44: این گرید لوکس و فوقتخصصی حاوی کروم و مولیبدن است. کروم مقاومت در برابر اکسیداسیون و خوردگی را افزایش میدهد. این لوله تا دمای $۵۹۰$ درجه سانتیگراد کاربرد دارد.
۲. استاندارد ASTM آمریکایی
ASTM A179: لولههای فولادی کمکربن بدون درز که مخصوص کندانسورها و مبدلهای حرارتی (Heat Exchangers) ساخته میشوند. به دلیل ضخامت کمتر، هادی حرارتی فوقالعادهای هستند.
ASTM A192: مخصوص لولههای بویلر فشار بالا در نیروگاهها. این لولهها ضخامت بالاتری دارند و تستهای هیدروستاتیک سختی را پشت سر میگذارند.
نکته تخصصی متال طاها: هنگام خرید، حتماً از فروشنده درخواست گواهینامه معتبر کارخانه (Mill Test Certificate) کنید تا تطابق آنالیز شیمیایی لوله با گرید درخواستی شما (به ویژه درصد منگنز و کربن) تایید شود.
جدول مشخصات فنی و آنالیز شیمیایی لولههای آتشخوار
برای درک دقیقتر مهندسان و خریداران گرامی، جدول زیر آنالیز شیمیایی و متالورژیکی گریدهای اصلی لوله آتشخوار را نشان میدهد:
| گرید آلیاژی (Standard) | درصد کربن (C) | درصد سیلیسیم (Si) | درصد منگنز (Mn) | درصد فسفر و گوگرد (P & S) | سایر عناصر تقویتکننده |
| ST35.8 (DIN 17175) | Max 0.17 | 0.10 – 0.35 | 0.40 – 0.80 | Max 0.040 | — |
| ST45.8 (DIN 17175) | Max 0.21 | 0.10 – 0.35 | 0.40 – 1.20 | Max 0.040 | — |
| 15Mo3 (DIN 17175) | 0.12 – 0.20 | 0.10 – 0.35 | 0.40 – 0.80 | Max 0.035 | Molybdenum: 0.25 – 0.35% |
| 13CrMo44 | 0.10 – 0.18 | 0.10 – 0.35 | 0.40 – 0.70 | Max 0.035 | Cr: 0.70-1.10% / Mo: 0.4-0.5% |
| ASTM A179 | 0.06 – 0.18 | — | 0.27 – 0.63 | Max 0.035 | — |
| ASTM A192 | 0.06 – 0.18 | Max 0.25 | 0.27 – 0.63 | Max 0.035 | — |
ویژگیهای برجسته لولههای آتشخوار
چرا صنایع سنگین برای بویلرها به سراغ لولههای درزدار یا لولههای مانیسمان معمولی نمیروند؟ پاسخ در ویژگیهای ساختاری این محصول نهفته است:
بدون درز بودن (Seamless): وجود هرگونه خط جوش در طول لوله، یک نقطه ضعف ساختاری تحت فشار بالا ایجاد میکند. لولههای آتشخوار کاملاً یکپارچه و بدون درز تولید میشوند.
مقاومت در برابر خزش حرارتی (Creep Resistance): خزش یعنی تغییر شکل تدریجی و دائمی متریال تحت استرس مداوم حرارتی. آلیاژهای آتشخوار مقاومت فوقالعادهای در برابر این پدیده دارند.
پایداری در برابر اکسیداسیون: لولهها در مجاورت هوا و حرارت به سرعت اکسید (پوسته پوسته) میشوند؛ اما لولههای بویلری به خاطر داشتن عناصر منگنز و کروم، مقاومت بالایی در برابر زنگزدگی حرارتی دارند.
تستهای کنترل کیفیت سختگیرانه: هر شاخه لوله آتشخوار پیش از خروج از کارخانه تستهای غیرمخرب (NDT) مانند تست التراسونیک، تست جریان گردابی (Eddy Current) و تست فشار هیدروستاتیک را طی میکند.
کاربردهای اصلی لوله آتشخوار در صنایع
دایره مصرف این لولهها بسیار وسیع است، اما به طور کل هر جا که “مثلث حرارت، فشار و سیال” وجود داشته باشد، این لوله پادشاهی میکند:
ساخت دیگهای بخار (Boilers): اصلیترین مصرفکننده این محصول، صنایع بویلرسازی هستند. این لولهها آب را درون خود جای میدهند تا توسط مشعلهای خارجی به بخار سوپرهیت تبدیل شود.
مبدلهای حرارتی (Heat Exchangers): در پالایشگاهها برای انتقال حرارت بین دو سیال بدون مخلوط شدن آنها استفاده میشوند.
صنایع نفت، گاز و پتروشیمی: برای انتقال نفت خام سنگین و گازهای داغ خروجی از برجهای تقطیر.
نیروگاههای تولید برق: در خطوط انتقال بخار به توربینهای بخار سنگین.
صنایع کشتیسازی: بویلرهای موتورخانه کشتیهای غولپیکر تجاری و نظامی.
صنایع شیمیایی و غذایی: در مخازن و دیگهای پخت تحت فشار بالا.
برای خرید مستقیم و بدون واسطه انواع تجهیزات پایپینگ پالایشگاهی، میتوانید به صفحه خرید لوله مانیسمان مراجعه فرمایید.
تفاوت لوله آتشخوار با لوله مانیسمان معمولی چیست؟
بسیاری از خریداران تازه کار بازار آهن، لوله آتشخوار را با لوله مانیسمان معمولی (مثل رده $۴۰$ یا مانیسمان API) اشتباه میگیرند. اگرچه هر دو بدون درز هستند، اما تفاوتهای بنیادینی دارند:
تحمل دما: لوله مانیسمان معمولی (مانند ASTM A106 گرید B) معمولاً برای خطوط لولهکشی گاز و نفت در دمای محیط یا دمای کنترل شده طراحی شده است. در حالی که لوله آتشخوار به طور تخصصی برای محیطهای بالای $۴۰۰$ درجه سانتیگراد فرموله شده است.
انعطاف و خمش: لولههای آتشخوار به دلیل درصد کربن پایینتر، قابلیت خمکاری (Bending) بسیار بالاتری دارند. این ویژگی برای ساخت کویلهای مارپیچ درون دیگهای روغن داغ حیاتی است.
قیمت: به دلیل فرآیند پیچیدهتر تولید، تستهای هیدروستاتیک سنگینتر و استفاده از عناصر آلیاژی گرانقیمت (مانند مولیبدن)، قیمت لوله آتشخوار بالاتر از لوله مانیسمان استاندارد است.
راهنمای گام به گام خرید لوله آتشخوار از متال طاها
خرید لوله آتشخوار به دلیل حساسیتهای بالای مهندسی، نیازمند دقت فراوان است. قبل از ثبت سفارش خود، حتماً چکلیست زیر را بررسی کنید:
۱. تعیین دقیق سایز و ضخامت (گوشت لوله)
لولههای آتشخوار بر اساس سایز بیرونی (Outer Diameter) به میلیمتر و ضخامت دیواره شناخته میشوند. برای مثال، سایزهای پرمصرف بازار شامل $۳۱.۸$، $۳۸$، $۴۴.۵$، $۵۱$، $۵۷$، $۶۳.۵$ و $۷۶.۱$ میلیمتر با ضخامتهای $۳.۲$، $۳.۶$ و $۴$ میلیمتر هستند. طول شاخهها نیز معمولاً ۶ متری یا ۱۲ متری تحویل داده میشود.
۲. برند و کشور سازنده
در بازار ایران، لولههای آتشخوار عمدتاً وارداتی هستند. لولههای ساخت کشورهای آلمان (برندهایی مثل کوروس یا سالزگیتر)، رومانی، روس و چین (کارهای درجه یک تحت لیسانس) در بازار موجودند. لولههای چینی گرید آلیاژی پایینتر قیمت ارزانتری دارند، اما برای پروژههای حساس نیروگاهی، لولههای اروپایی توصیه میشوند.
۳. بررسی سلامت فیزیکی بار
لولههای آتشخوار نباید هیچگونه دوپهنشدگی، ترک فیزیکی، زنگزدگی عمیق عمیق یا پوسته پوسته شدن داشته باشند. وجود لایه نازک روغن محافظ روی لولهها نشاندهنده نگهداری درست آنها در انبار است.
عوامل مؤثر بر قیمت لوله آتشخوار در بازار ایران
اگر به دنبال استعلام قیمت این محصول هستید، باید بدانید که قیمت لوله آتشخوار ثابت نبوده و به فاکتورهای متعددی وابسته است:
نوسانات نرخ ارز (دلار): از آنجایی که بخش عمده این کالا وارداتی است، قیمت آن همگام با دلار نوسان میکند.
گرید آلیاژی: قیمت لولههای گرید 15Mo3 یا 13CrMo44 به دلیل وجود مولیبدن و کروم، به مراتب بالاتر از گرید ST35.8 است.
هزینههای حمل و نقل بینالمللی و گمرک: ترخیص کالا و هزینههای بنادر تاثیر مستقیم بر قیمت تمام شده دارد.
میزان عرضه و تقاضا در بورس کالا: تغییرات قیمت شمش فولادی جهانی (متال بولتن) بر قیمت نهایی سایزهای مختلف اثرگذار است.
شما عزیزان میتوانید جهت دریافت مشاوره رایگان تخصصی و استعلام بهروزترین قیمت لوله آتشخوار با کارشناسان فروش متال طاها تماس حاصل فرمایید.
جدول وزن تقریبی لولههای آتشخوار پرمصرف (شاخه ۶ متری)
برای محاسبه باربری و هزینههای حمل، دانستن وزن دقیق لوله الزامی است. جدول زیر وزن برخی از پرکاربردترین سایزهای لوله آتشخوار موجود در انبار متال طاها را نشان میدهد:
| قطر خارجی (میلیمتر) | ضخامت دیواره (میلیمتر) | وزن هر متر (کیلوگرم) | وزن یک شاخه ۶ متری (کیلوگرم) |
| 31.8 | 3.2 | 2.26 | 13.5 |
| 38 | 3.6 | 3.05 | 18.3 |
| 44.5 | 3.6 | 3.63 | 21.8 |
| 51 | 3.6 | 4.21 | 25.2 |
| 57 | 4.0 | 5.23 | 31.4 |
| 63.5 | 4.0 | 5.87 | 35.2 |
| 76.1 | 4.5 | 7.95 | 47.7 |
نتیجهگیری و جمعبندی
لوله آتشخوار قلب تپنده سیستمهای حرارتی سنگین است. انتخاب اشتباه گرید یا خرید لولههای تقلبی و بدون شناسنامه میتواند منجر به حوادث ناگواری در دیگهای بخار و سیستمهای پالایشگاهی شود. گرید ST35.8 گزینهای اقتصادی و استاندارد برای مصارف عمومی و بویلرهای صنعتی عادی است، در حالی که برای دماهای بالاتر باید به سراغ آلیاژهای حاوی مولیبدن مانند 15Mo3 رفت.
مجموعه متال طاها با سالها تجربه در تامین آهنآلات صنعتی و لولههای تخصصی، اصالت کالا، ارائه تاییدیه کارخانه (Certificate) و بهترین قیمت بازار را برای شما تضمین میکند. قبل از هرگونه خرید، فرم مشاوره سایت ما را پر کنید یا مستقیماً با خطوط ارتباطی ما تماس بگیرید تا مهندسان ما بهترین گرید متناسب با پروژه شما را معرفی کنند.
همچنین پیشنهاد میکنیم برای آشنایی با اتصالات مرتبط با این لولهها، مقاله جامع راهنمای خرید اتصالات مانیسمان و فشار قوی را در سایت متال طاها مطالعه بفرمایید.
